OHŇOSTROJE-ZVONEK

Při hudebních doprovodech u ohňostrojů se často vyskytuje několik stejných taktů nebo úderů na bicí. Chceme-li na tyto hudební takty odpálit nějakou rachejtli, musíme každičký takový odpal naprogramovat zvlášť a tím rychle ubývají místa na odpalovacím pultu. Plán na takové rozšíření se zrodil již před rokem, ale teprve až na přelomu května - září 2014 se nám podařilo vyvinout a vyhotovit prototyp (schéma, plošný spoj) a posléze další 4 ks nových přídavných odpalovacích modulů. Toto zařízení se nazývá SEKVENCER a slouží k odpalování více odpalů za sebou a to i v ve velmi rychlém sledu či intervalu pouze jedním odpalem či zmáčknutím tlačítka. Sekvencer je možno použít samostatně nebo jej zařadit na jakýkoliv odpalovací výstup. Každý sekvencer má vlastní akumulátor 12V a disponuje 1x vstup (12V-75V bez ohledu na polaritu) a 16x výstup 12V/3A. Jednotlivé moduly je také možno datově propojovat kabelem a řadit tak neomezeně moduly za sebe, kde tím pádem dosáhneme více sekvenčních odpalů za sebou. Propojené moduly mohou pracovat ve dvou režimech. První režim spočívá ve stejném nastavení pro všechny moduly, zde se nastaví pouze kmitočet prvního modulu a ten je potom předává na další moduly. Ve druhém režimu může každý sekvencer pracovat samostatně v jiném kmitočtu a datový propoj jen přeposílá na vstupy impulsy pro sepnutí. Před samotným spuštěním se nejprve ručně nastaví regulátorem rychlost odpalování. Zařízení potom samo postupně posouvá a odpaluje jednotlivé odpaly a to rychlostí od 0,1sec až 10sec. Hlavní využití je především na jedno-rané efekty.

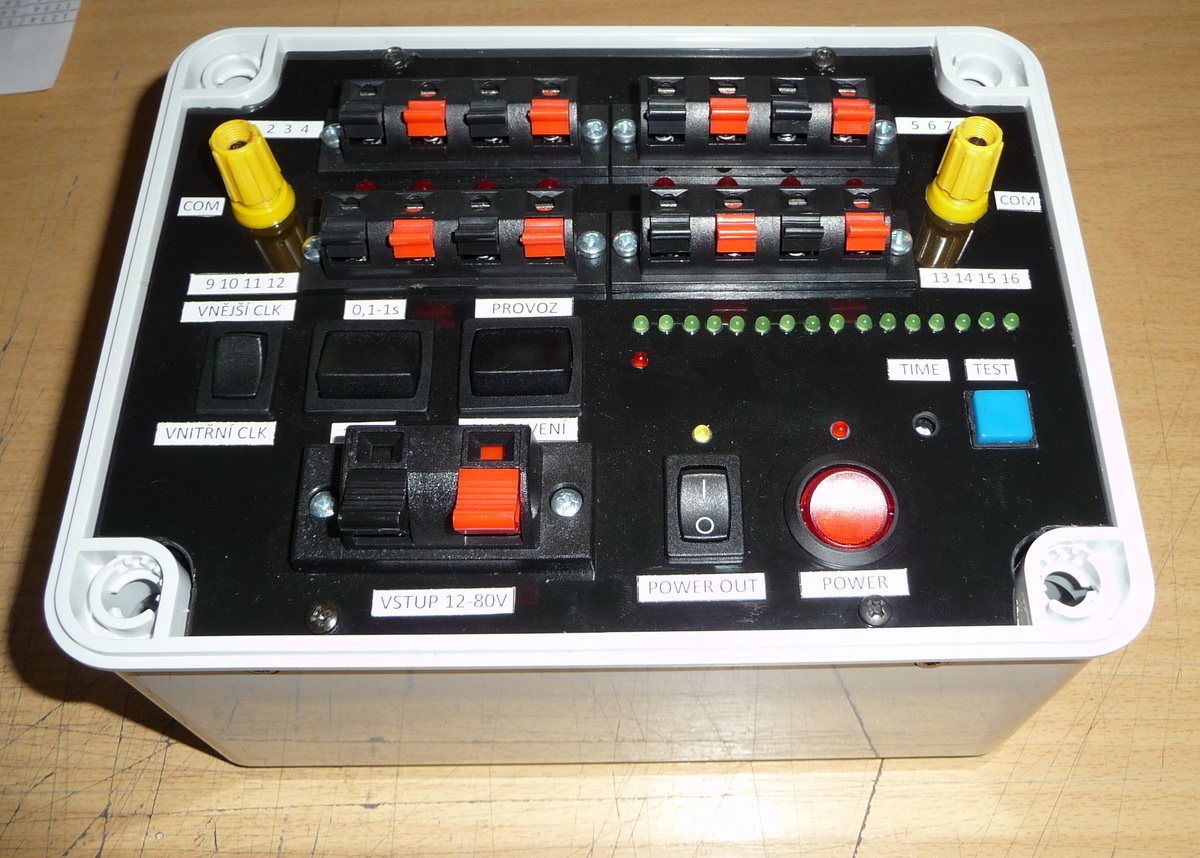

Sekvencer je také vybavem kontrolou správně zapojených palníků viz červené LED diody. Zelené LED dioudy jsou pro nastavování a zpětnou kontrolu. Rovněž zde nechybí proudová ochrana výstupních tranzistorů proti zkratu na vedení nebo palnících. Sekvencer disponuje dvěma vypínači. Jeden je CENTRAL POWER a druhý OUT POWER je pro výstup na palníky a zároveň slouží jako bezpečnostní, aby například při nastavování byly odpojené palníky.

Poprvé byly 4 sekvencery na ostro použity na ohňostroji "Pivní pouť 2014" v Černé Hoře. Jeden kus byl použit v denní ukázce a 3 ve večerním slavnostním ohňostroji. Přitom každý sekvencer byl použit v jiném časovém režimu a všechny pracovaly naprosto spolehlivě. Například hned v první skladbě u červených záblesků byl použit sekvencer (použito bylo jen 8 odpalů ze 16).

krátká ukázka - odpaly sekvenceru

Zde již několik fotografií z přípravy a výroby

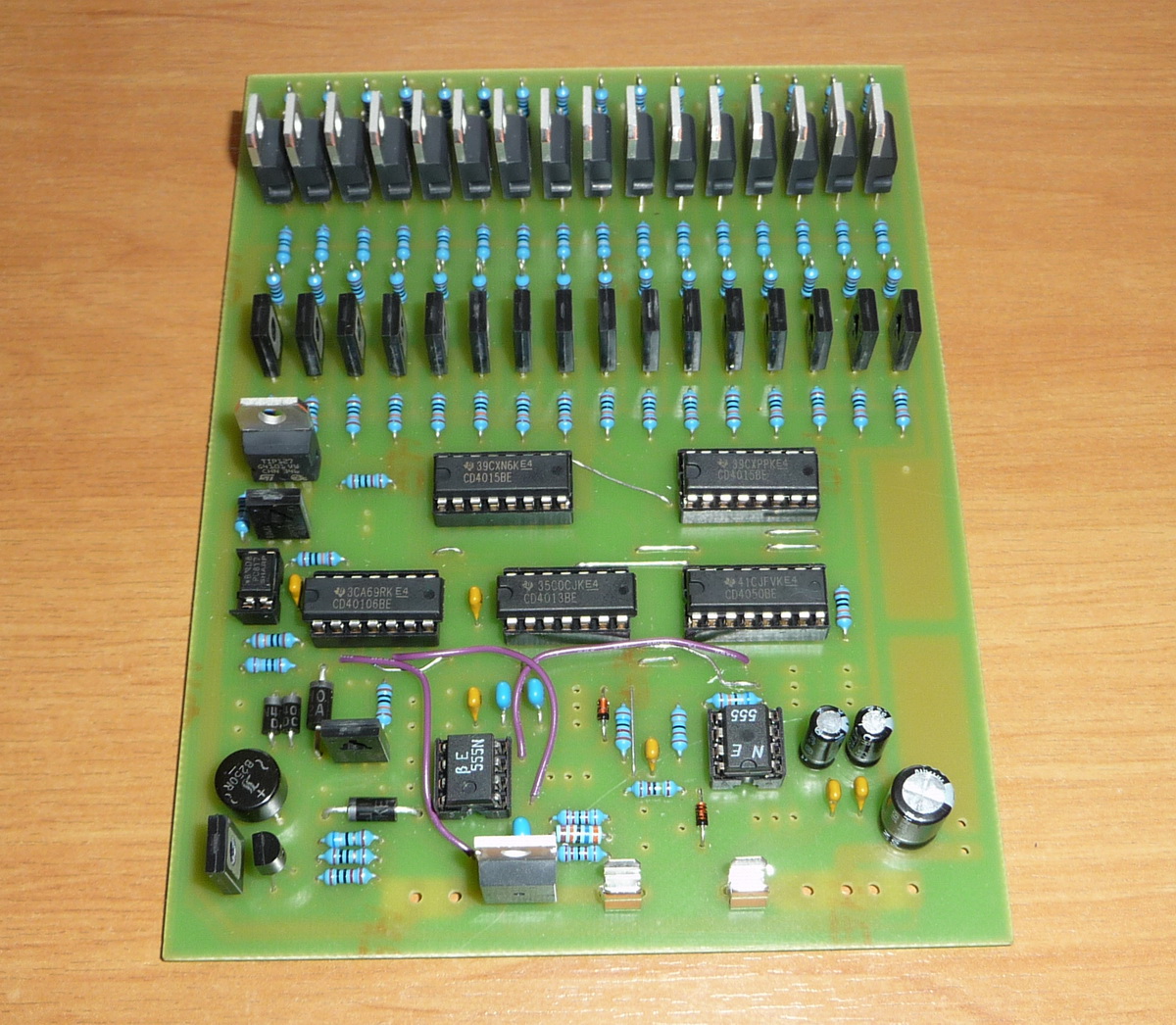

Předosazený plošný spoj

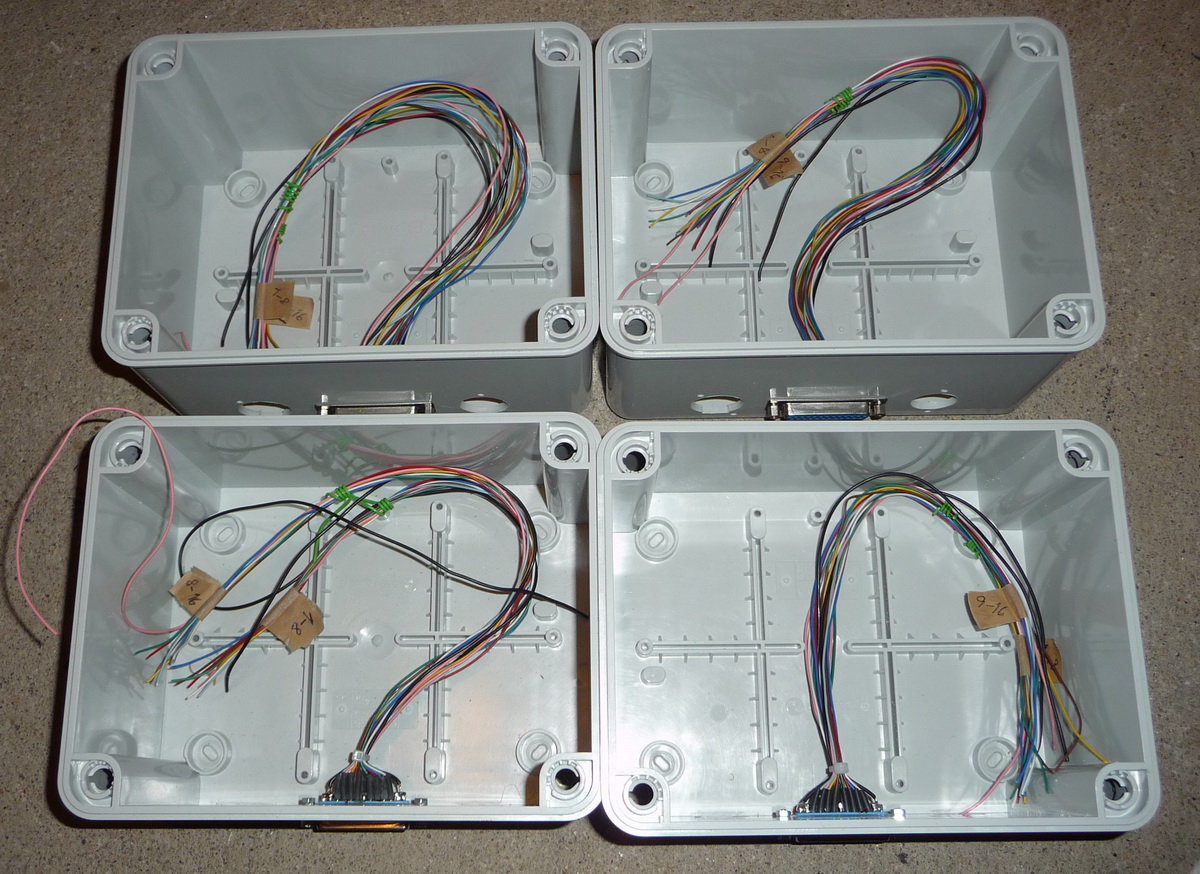

Připravené krabice s pomocnými výstupními konektory

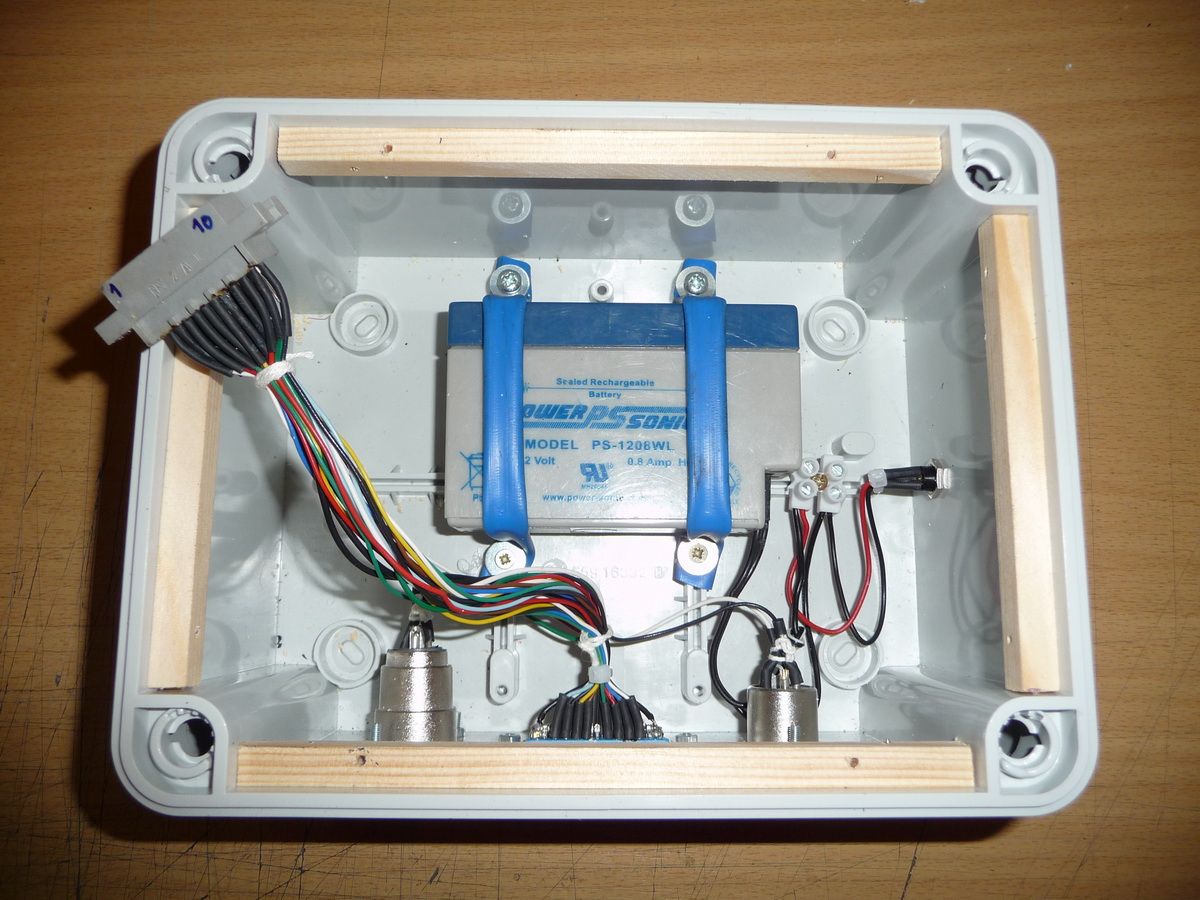

Krabice se zdrojem a konektorem na propojení s plošným spojem

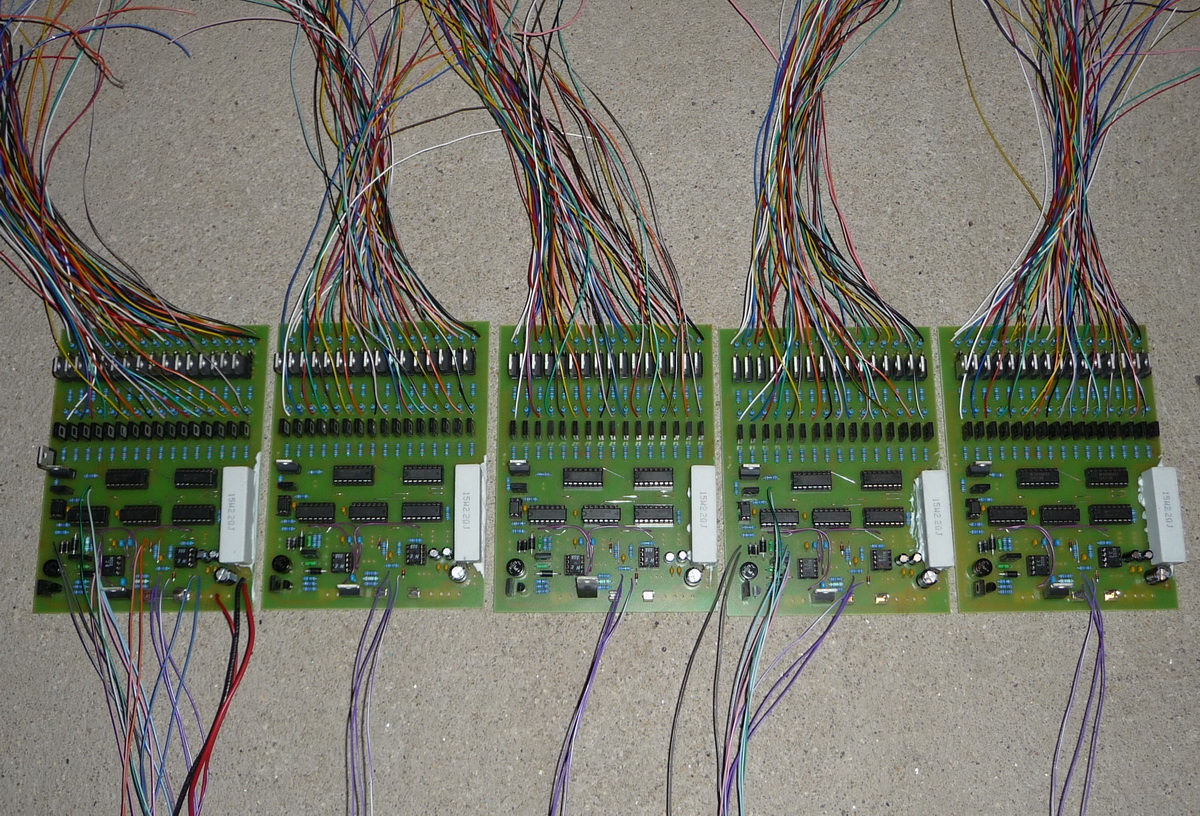

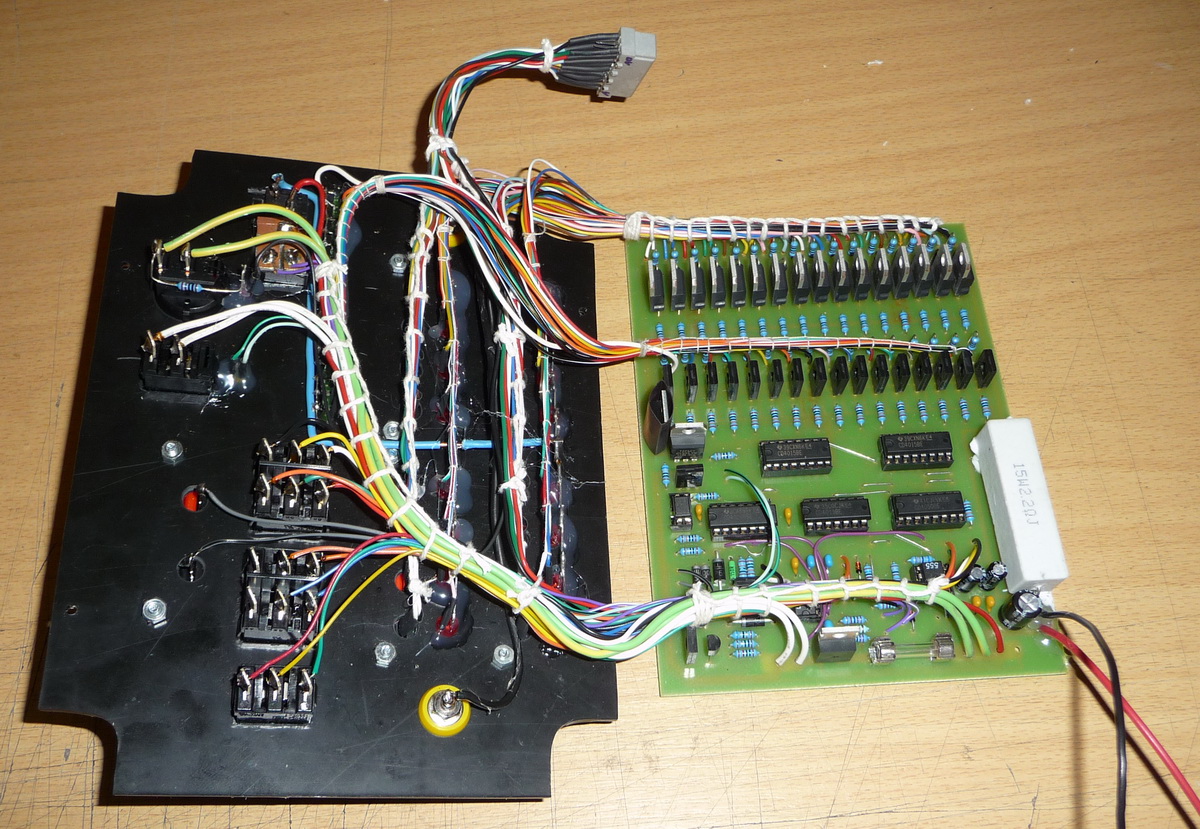

Plošný spoj propojený s ovládáním a konektorem na pomocné výstupy a datové konektory

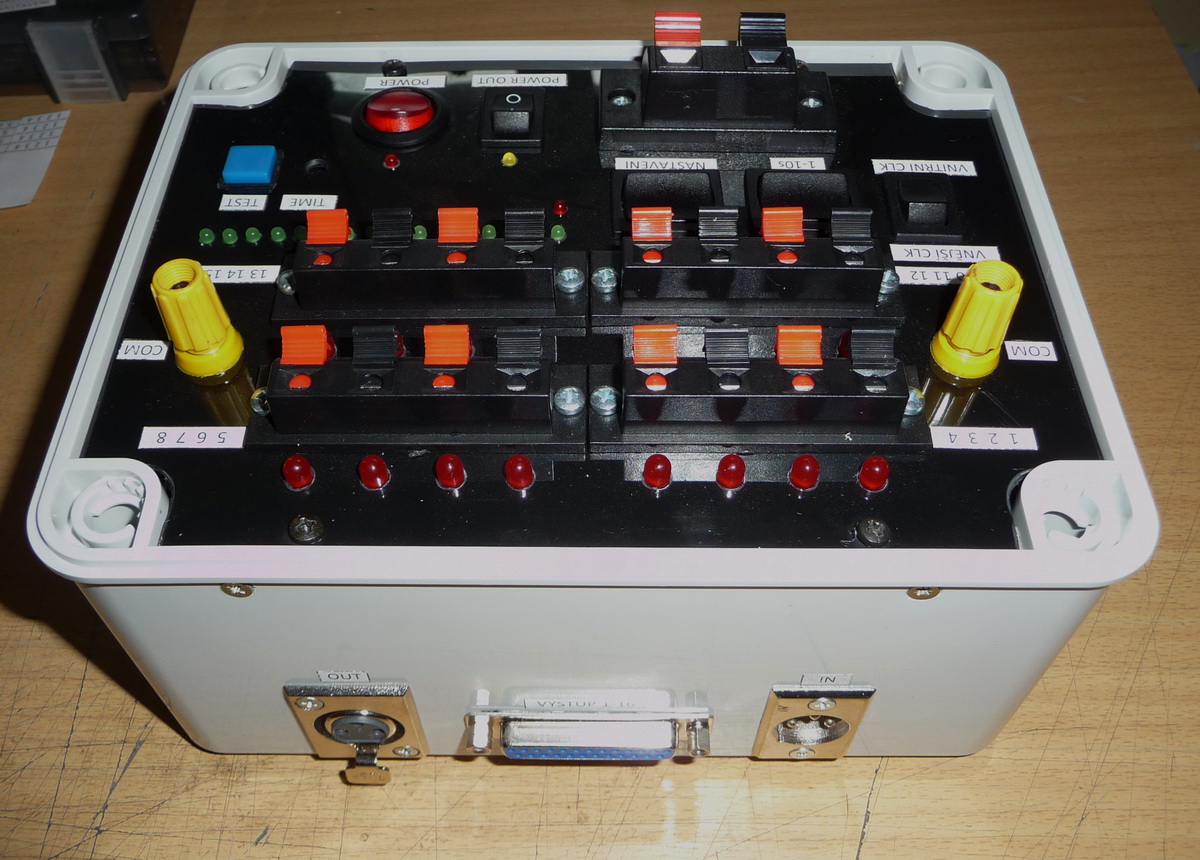

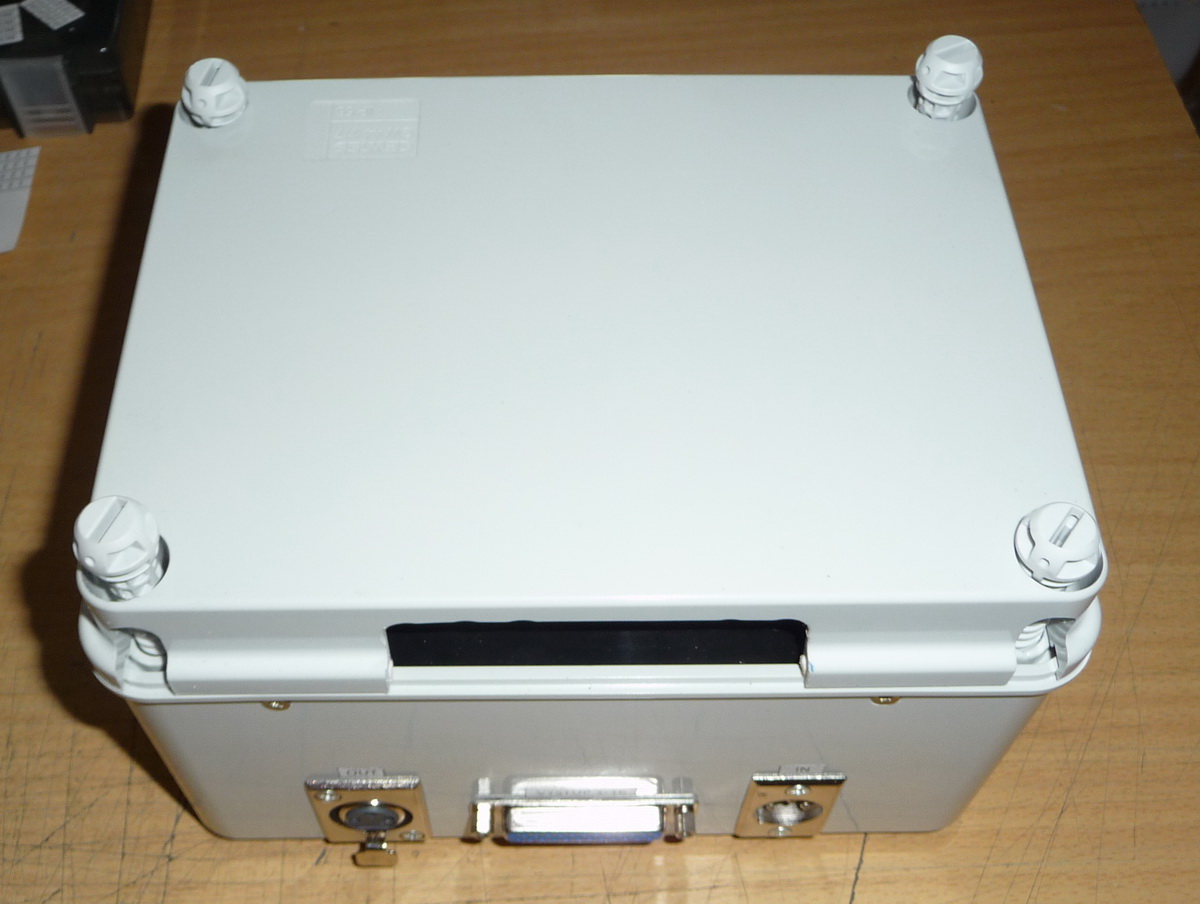

Hotový sekvencer - opačný pohled

Víko s čelním otvorem pro napojení vodičů

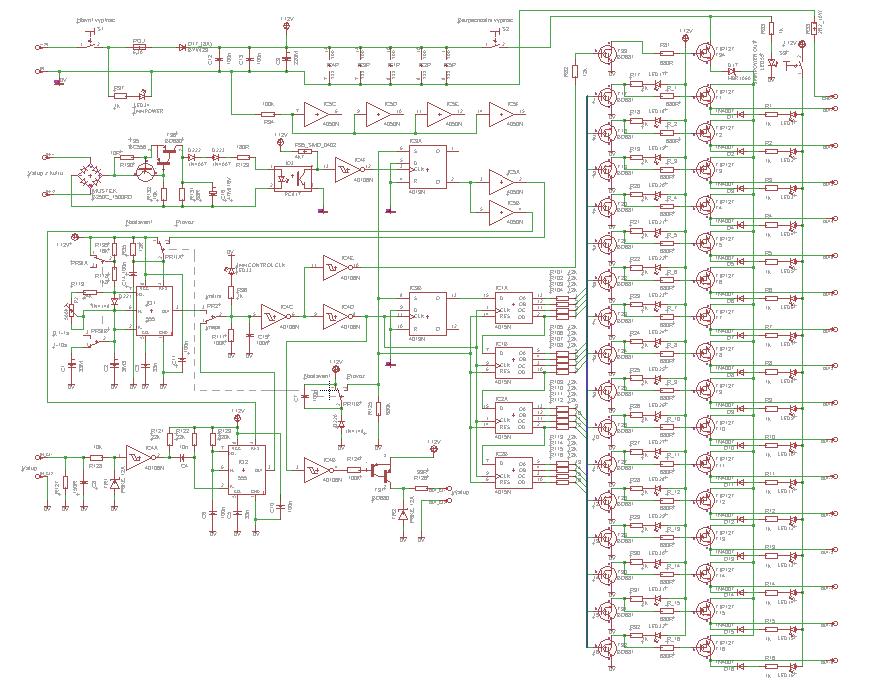

Elektrické schema - ukázka

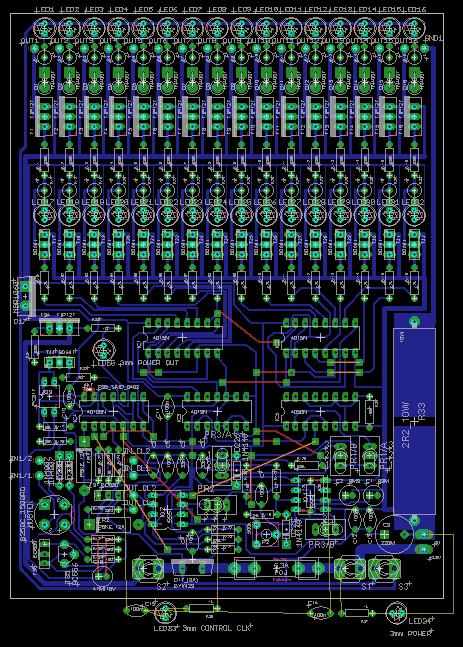

Plošný spoj - ukázka

zpět nahoru

MODERNIZACE ODPALOVACÍHO PULTU

POČÁTKEM ROKU 2015 BYLA PROVEDENA DALŠÍ SNAD UŽ TAKÉ POSLEDNÍ MODERNIZACE A ROZŠÍŘENÍ PULTU Z 80 NA 160 TOPŮ VČETNĚ NOVÉ HORNÍ MASKY S TLAČÍTKY. ZÁROVEŇ JE OSAZENA DRUHÁ ŘÍDÍCÍ DESKA S ELEKTRONIKOU.

Během února již započaly práce na modernizaci odpalovacího pultu, který je již plně digitální. Ručně půjde ovládat pouze 16 odpalovacích tlačítek (použití pro zálohy, anonce a pod.). Nově je také vyrobena horní deska s ovládacími, měřícími a čítacími prvky a také kontrolkami LED, které budou signalizovat různé stavy, činnost a správné zapojení okruhů s palníky. Myslelo se i na možnost selhání nebo nízkého napětí zdroje během odpalování, proto jsou na boku připraveny 2 kusy EURO konektorů pro připojení odpalovacích zdrojů a v případě potřeby stačí i během provozu přepnout na ovládacím panelu druhý zdroj. Nyní 4. března 2015 je pult zcela hotov a bude následovat série testů

Stávající dvoumístné počítadlo odpalů (80) bylo nutné nahradit trojmístným, proto zde přidávám několik fotografií z přípravy. Počítadlo je vlastní výrobek. Schéma a tištěný spoj byl navržen v programu Eagle.

Schéma a návrh tištěné desky trojmístného čítače.

Osazená deska počítadla.

Připojení na zdroj a testování počítadla. Počítá od 0 do 199, což nám na 160 odpalů bude zajisté stačit.

příprava horní ovládací desky

příprava kufru

zpět nahoru

Ukázka pokročilejšího pultu na 40 topů + 4 bezdrátové.

manuální pult s možností dálkovým odpálením na 4 kanály. Použitá frekvence je 868MHz a dosah ve volném prostoru je do 200m.

POZNÁMKA: Pult byl vybaven vnitřním hermetickým akumulátorem 12V/2,2Ah pro provoz pultu (stopky, kontrolní LED diody atd.). K němu byl připojován externí zdroj 45-50V, podle nabití baterií. Poskládán byl s 10 kusů bateriových článků 4,5V (plochá baterie). Později se přidalo o 6 ks více, tedy 16 kusů článků s výsledným napětím 72-75V. Tento zdroj byl pouze pro odpalování palníků. Díky vyššímu napětí je možno použít více palníku najednou a také delší kabely o průřezu 0,5mm. Pult byl dále vybaven 3 kusy vysoko-kapacitních kondenzátorů 4M7/100V, které především šetřily baterie proti velkým proudovým rázům a tak tyto baterie vydržely nejméně 2 roky provozu.

Schéma manuálního pultu na 40 topů je možno stáhnout. Velikost souboru je 706kB.

x staženo

Tento ovládací pult je vybaven uzamykatelným elektrickým vypínačem, aby se dal kdykoliv rychle vypnout od veškerého napájení, dále je zařazeno bezpečnostní aktivační tlačítko, což v praxi znamená, že na každý odpal je nutno zmáčknout současně tlačítko "AKTIVACE" a příslušné tlačítko odpalu, aby nedošlo náhodným opřením nebo nežádoucím zmáčknutím k iniciaci palníku.
