Odpalovací pult 40 topů

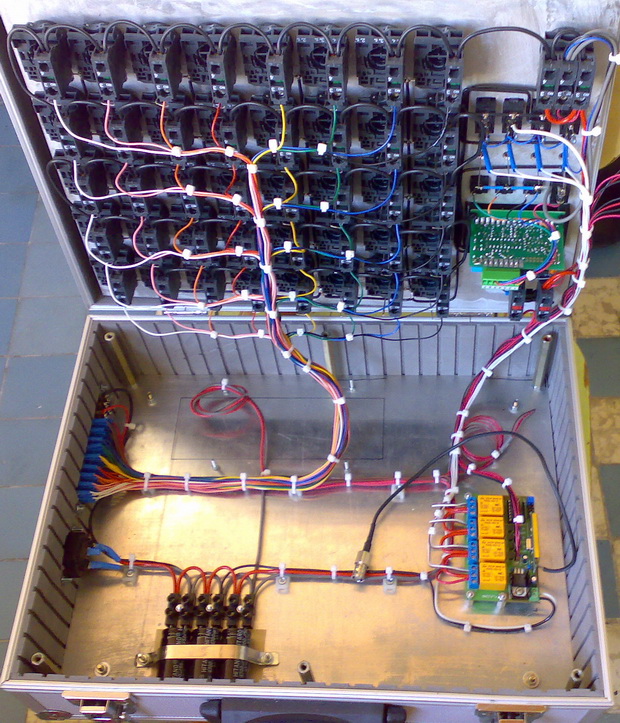

Ukázka pokročilejšího pultu na 40 topů + 4 bezdrátové.

pult 600x705

manuální pult s možností dálkovým odpálením na 4 kanály. Použitá frekvence je 868MHz a dosah ve volném prostoru je do 200m.

24062008800

03072008830

16072008974

240720081013

03072008831

03072008832

zapojeni pultu 40

POZNÁMKA: Pult byl vybaven vnitřním hermetickým akumulátorem 12V/2,2Ah pro provoz pultu (stopky, kontrolní LED diody atd.). K němu byl připojován externí zdroj 45-50V, podle nabití baterií. Poskládán byl s 10 kusů bateriových článků 4,5V (plochá baterie). Později se přidalo o 6 ks více, tedy 16 kusů článků s výsledným napětím 72-75V. Tento zdroj byl pouze pro odpalování palníků. Díky vyššímu napětí je možno použít více palníku najednou a také delší kabely o průřezu 0,5mm. Pult byl dále vybaven 3 kusy vysoko-kapacitních kondenzátorů 4M7/100V, které především šetřily baterie proti velkým proudovým rázům a tak tyto baterie vydržely nejméně 2 roky provozu.



application-pdf-2 Schéma manuálního pultu na 40 topů je možno stáhnout. Velikost souboru je 706kB.

x staženo



Tento ovládací pult je vybaven uzamykatelným elektrickým vypínačem, aby se dal kdykoliv rychle vypnout od veškerého napájení, dále je zařazeno bezpečnostní aktivační tlačítko, což v praxi znamená, že na každý odpal je nutno zmáčknout současně tlačítko "AKTIVACE" a příslušné tlačítko odpalu, aby nedošlo náhodným opřením nebo nežádoucím zmáčknutím k iniciaci palníku.
