Rozhraní pro palníky
Dalším zařízením je skříňka pojmenovaná rozhraní pro palníky, kde jsou svorky pro připojení jednotlivých kabelů s palníky, které je propojeno s pultem pomocí mnoho-žilového kabelu.
původní rozhraní na 40+4 odpaly
Jednotlivé dráty nebo kabely od palníků se napojují do připravených svorek podle čísel. Jsou zde vyvedeny i svorky pro palníky na dálkové ovládání.
další rozhraní na 16 odpalů pro malý pult
MODERNIZACE 2010
Zároveň s inovací pultu na 80odpalů bylo nutné rozšířit i rozhraní pro palníky.
Rozhraní bylo doplněno LED diodami s vypínačem tak, aby se daly virtuálně zkoušet jednotlivé výstupy bez zapojených palníků.
MODERNIZACE 2015
Pochopitelně s modernizací odpalovacího pultu v roce 2015 prošel modernizací i kufr se svorkama pro napojení vedení a palníků. Na obrázcích níže je tzv. rozhraní pro palníky na 160 topů + 16 topů pro anonce nebo zálohy. Do kufru byly instalovány konektory CANON a CENTRONIX pro snadnější a rychlejší napojení v terénu. Tyto konektory jsou vyvedeny na jednotlivých kabelech, které vyúsťují na boku kufru a je možno libovolně napojovat do svorek. Konektory jsou rovněž naletovány i na propojovacích kabelech k paletám nebo hnízdům s pyrotechnickými výrobky a výborně se osvědčily hlavně v zimním období, kdy nemusíme všechno napojovat jednotlivě do svorek před ohňostrojem. Vše se připraví doma v teple a v terénu jen propojí kabelem na příslušný konektor. Ani zde nechybí zpětná kontrola správného zapojení palníků a virtuální kontrola odpalů v podobě LED diod.
Stopina
NEPRODÁVÁME ŽÁDNÉ JEDNOTLIVÉ PYROTECHNICKÉ VÝROBKY, POUZE SESTAVUJEME A ODPALUJEME CELÉ OHŇOSTROJE. VEŠKERÝ OBSAH JE ČISTĚ INFORMATIVNÍHO A ILUSTRAČNÍHO CHARAKTERU !!!.
Stopina je svazek bavlněných nití potažených kaší z černého prachu a následným sušením. Tyto stopiny jsou s vnějším hořením a volně na vzduchu hoří mnohem rychleji než zelená zápalnice (cca 1m za 20 vteřin). Používají se zejména k rychlému zážehu nebo propojení pyrotechnických těles, většinou uvnitř výrobků, protože je málo odolná mechanickému namáhání a vlhkosti. Používá se buď kulatá v průměru od 2 do 4mm nebo plochá. Pokud je však stopina uzavřená v obalu (papír, plast a pod.) potom se chová jako komunikačka, protože rychlost hoření s tlakem stoupá, zatímco u pyrotechnických složí tato rychlost klesá.
stopiny máčené v kaši z černého prachu se posléze suší na velkých dřevěných rámech
usušené se pak řežou na délku 1m a balí do svazků
ukázka - kulatá stopina
Tato stopina má jádro z černého prachu s opředením a ještě je máčená v kaši z černého prachu na povrchu
plochá stopina
plochá stopina - detal na bavlněné nitě potažené černým prachem
Další tvary a druhy stopin
Černý prach nemá dosud konkurenci co do citlivosti k zážehu a přitom je výrobně relativně levný.
Zápalnice časovací
NEPRODÁVÁME ŽÁDNÉ JEDNOTLIVÉ PYROTECHNICKÉ VÝROBKY, POUZE SESTAVUJEME A ODPALUJEME CELÉ OHŇOSTROJE. VEŠKERÝ OBSAH JE ČISTĚ INFORMATIVNÍHO A ILUSTRAČNÍHO CHARAKTERU !!!.
ZÁPALNICE ČASOVACÍ - PŘESNÁ
Jedná se o silnou opředenou zápalnici typu / Bickford / s přesnou dobou hoření 1cm / sec. Využívá se zejména jako zpožďovač v kulových pumách, ale taktéž jako zápalnice u dělových ran ohňostrojných, dokonce se již používají ve zpožďovačích místo dutinek s lisovaným prachem. Díky vysoké výrobní kvalitě je velmi spolehlivá. Prodává se v koutoučích po 20m, někteří prodejci i po metrech. Cena jednoho metru se pohybuje okolo 30-40Kč.
detailní pohled
klubíčko časovací zápalnice - balení 20m
použití časovací zápalnice v kulových pumách
zpožďovač DYF3 / 3sec / s použitím časovací zápalnice
časovací zápalnice u dělové rány zakončená papírovou dutinkou s třecí složí pro zapálení škrtátkem od sirek
zápalnice časovací se rovněž používá i do zpožďovačů PYROCLOCK
Jiný typ Bikford zápalnice - ženijní zápalnice s plastovým opláštěním, která hoří i pod vodou.
další typy časovacích zápalnic
Zápalnice
NEPRODÁVÁME ŽÁDNÉ JEDNOTLIVÉ PYROTECHNICKÉ VÝROBKY, POUZE SESTAVUJEME A ODPALUJEME CELÉ OHŇOSTROJE. VEŠKERÝ OBSAH JE ČISTĚ INFORMATIVNÍHO A ILUSTRAČNÍHO CHARAKTERU !!!.
Zápalnici nebo také zápalnou šňůru najdeme téměř na každém pyrotechnickém výrobku. Zápalnice slouží k pomalému přenosu plamene, která po zapálení hoří přibližně 1cm za vteřinu. Jde o stopinu s vnitřním hořením, kde vlastní jádro tvoří bavlněná nit s černým prachem a povrch je opatřen textilní vrstvou s následnou povrchovou impregnací proti vlhku a nejčastěji se používáná o průměru 1,6 - 3mm. Běžně se prodává po metrových kusech nebo v klubech po 100m. Zápalnic existuje spousta typů např. časovací zápalnice s přesnou dobou hoření, ženijní Bickford vodotěsná zápalnice chráněná obalem z umělé hmoty atd.
Zelená lakovaná zápalnice průměr 2,5mm, délka 1m
Detail zelené zápalnice
Zelená zápalnice - klubko 100m
Zde na ukázku několik barevných provedení a průměrů
Tady je pěkně vidět jádro z černého prachu
I ta nejtenčí zápalnice má uprostřed bavlněnou nit a jádro z černého prachu
Někdy bývají na konci opatřené tzv. nápalem pro lepší zahoření, je to opět z černého prachu
vnitřní propojení kompaktu se taktéž provádí pomocí zápalnic s různou délkou hoření
A zde už je několik provedení zápalnic s různou délkou hoření, některé jsou zdvojené, přitom každá z nich má jinou délku hoření, ale všechny tyto druhy se používají převážně uvnitř kompaktů
Detailní pohled na různé zápalnice. Rychlost hoření je o něco větší než klasická zelená zápalnice, tedy cca 1,2-1,5cm/1sec
Tato růžová a bílá hoří extrémně rychle, skoro jako komunikačka
Další příklad modrá a žlutá hoří poměrně rychle cca 2-2,5cm/1sec, ale pomaleji než růžová a bílá
A zde na ukázku je kousek klasické zelené a ostatní jsou spíše pomalejší.
Zdroj odpalovacího napětí
Ke každému odpalovacímu zařízení je zapotřebí zdroj energie jak odpálení palníků, tak pro provoz odpalovacího pultu. Pozor - odpalovací pult má další jiný zdroj. Jsou však na trhu pulty, které mají jen jeden zdroj napětí a v pultu mají zabudován násobič nebo měnič napětí.
Náš zdroj pro odpalování palníků Vám nyní ukážeme na několika fotografiích. Původní zdroj napětí prošel taktéž inovací, kde jsme zvýšili odpalovací napětí z 50V na 80V a to z důvodu možnosti větších kabelových vzdáleností při stejném průřezu vodičů.Pro naše ohňostroje používáme průřez vodičů 0,5mm. V tomto zdroji bylo zabudováno 16ks plochých baterií Greencell od firmy GP, hlavní vypínač, nízkopříkonová LED kontrolka, srážecí odpor a konektor na propojení s pultem. Tento zdroj s plnými články měl okolo 75V. Výdrž baterií, pokud jsou v suchu při pokojové teplotě je 2-5 let. Tento zdroj je schopen odpálit naráz i 60 palníků. Nyní používáme olověné hermetické akumulátory, které se více osvědčily hlavně v zimním období.
schéma zapojení zdroje pro odpalování palníků
Tenkrát byly ideální zinkochloridové baterie Greencell, zapojené do série. V zimě však bylo nutné baterie uchovat co nejdéle v teple, aby se nesnižovala jejich kapacita. Abychom baterie ušetřily velkým vybíjecím rázům, měli jsme ještě v odpalovacím pultu paraleleně připojeny 3ks elektrolytické vysokokapacitní kondenzátory (4,7M/100V).
pohled na uspořádání a zapojení baterií ve zdroji
Krabička byla zakoupena v GM elektronic s označením U-KP10 o rozměrech 178x149x90, cena 85Kč.
celkový pohled na hotový zdroj
Od roku 2010 používáme zdroj s olověnými hermetickými akumulátory, které mají mnohem větší výkon (vybíjecí proud) a větší rozsah pracovních teplot. Zde však musíme počítat s mnohem vyšší pořizovací cenou. Akumulátory se pohodlně vešly do stejné krabičky. V nabitém stavu má zdroj okolo 78V.
Nový odpalovací zdroj 4/2016
Akumlátory s větší kapacitou 12V/1,2Ah. Plně nabitý má 80V. Tento zdroj dokáže krátkodobě (cca 10sec.) vyvinout až 14A, po několik minut okolo 4A a 1A po dobu jedné hodiny, přitom jeden odpalovací impuls je 20ms. Životnost cca 5 let.
Zpožďovací prvky
NEPRODÁVÁME ŽÁDNÉ JEDNOTLIVÉ PYROTECHNICKÉ VÝROBKY, POUZE SESTAVUJEME A ODPALUJEME CELÉ OHŇOSTROJE. VEŠKERÝ OBSAH JE ČISTĚ INFORMATIVNÍHO A ILUSTRAČNÍHO CHARAKTERU !!!.
Na zpoždění se kromě jiných (zelená zápalnice a časovací zápalnice) také používá přesný zpožďovač. Je to papírová dutinka o průměru kolem 1-1,5cm a uvnitř býval dříve zalisován černý prach o různém množství, který postupně prohoříval. Nyní se místo lisovaného černého prachu používá přesná časovací zápalnice, která je z vnější strany za tepla zalisovaná do barevného plastového pouzdra. Každá barva označuje délku zpoždění. Nejčastěji se používá zpožďovačů 1, 1,5, 2, 2,5, 3 vteřin, jsou však i méně používané 4,5, dokonce i 6 vteřin. Využití nachází zeména u zpožďování kulových pum.
- 1 - ZPOŽĎOVAČE S LISOVANÝM ČERNÝM PRACHEM
- 2 - ZPOŽĎOVAČE VULCAN (DY) - Čína
- 3 - ZPOŽĎOVAČE VULCAN (DYF) - Čína
- 4 - ZPOŽĎOVAČE PRIVATEX - Slovensko
- 5 - ZPOŽĎOVAČE PYROCLOCK - Itálie
- 6 - VIDEOUKÁZKA JEDNODUCHÉHO ZPOŽĎOVAČE

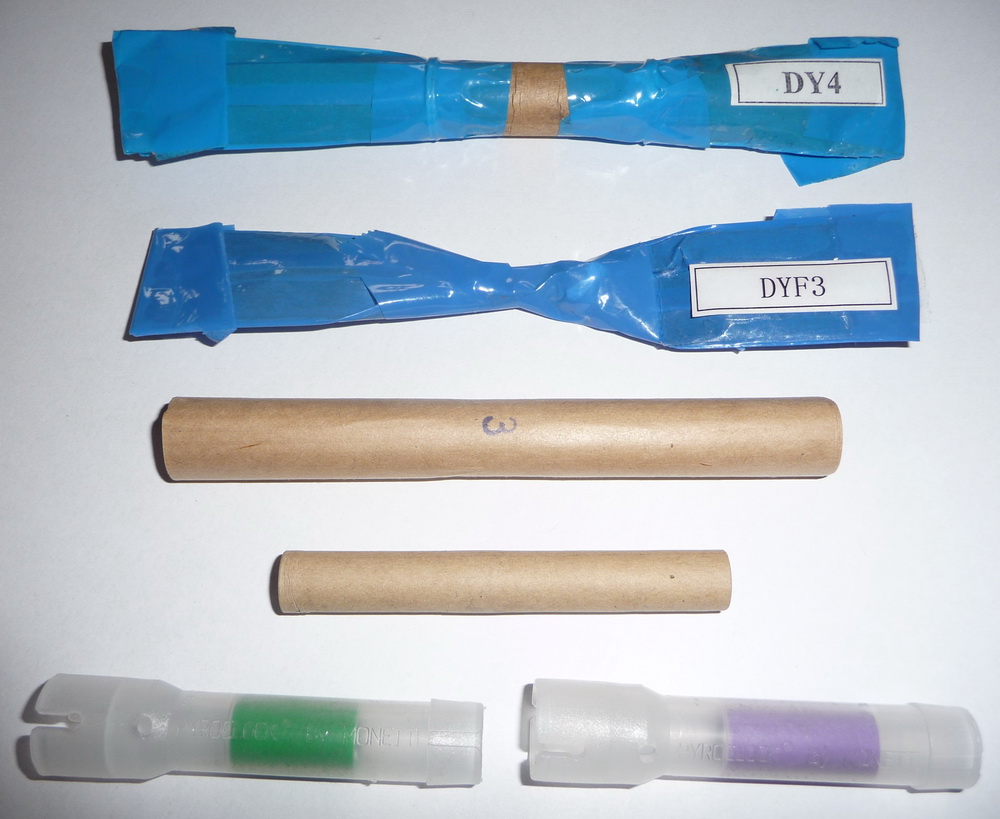

Nejznámější druhy u nás používaných zpožďovačů, které si níže více představíme
1 - ZPOŽĎOVAČE S LISOVANÝM ČERNÝM PRACHEM
Asi nejstarší byly zpožďovače s lisovaným černým prachem uvnitř dutinky.

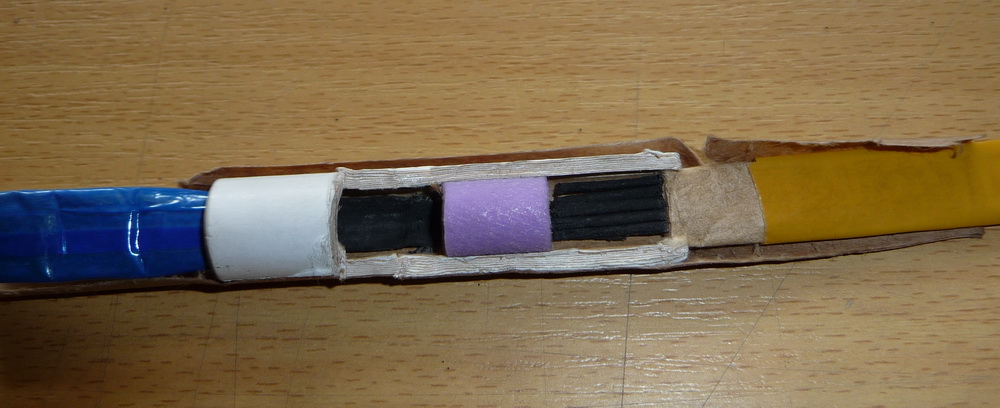

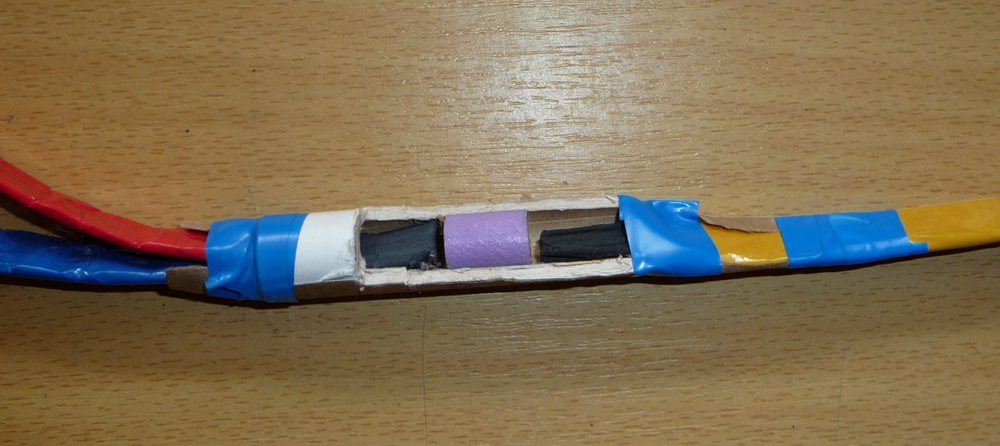

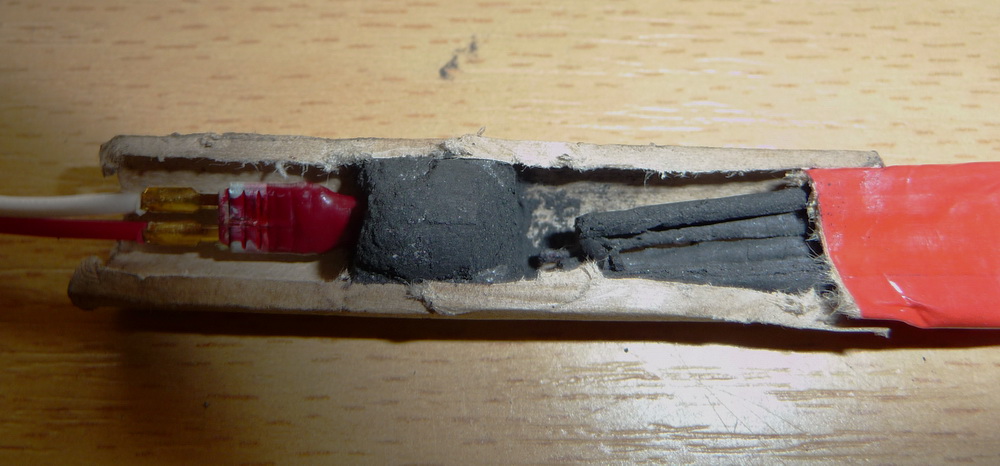

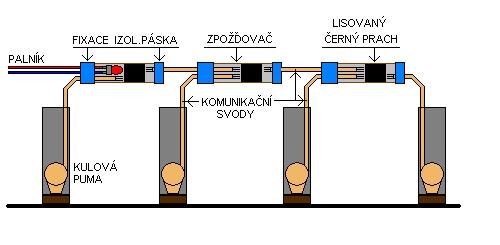

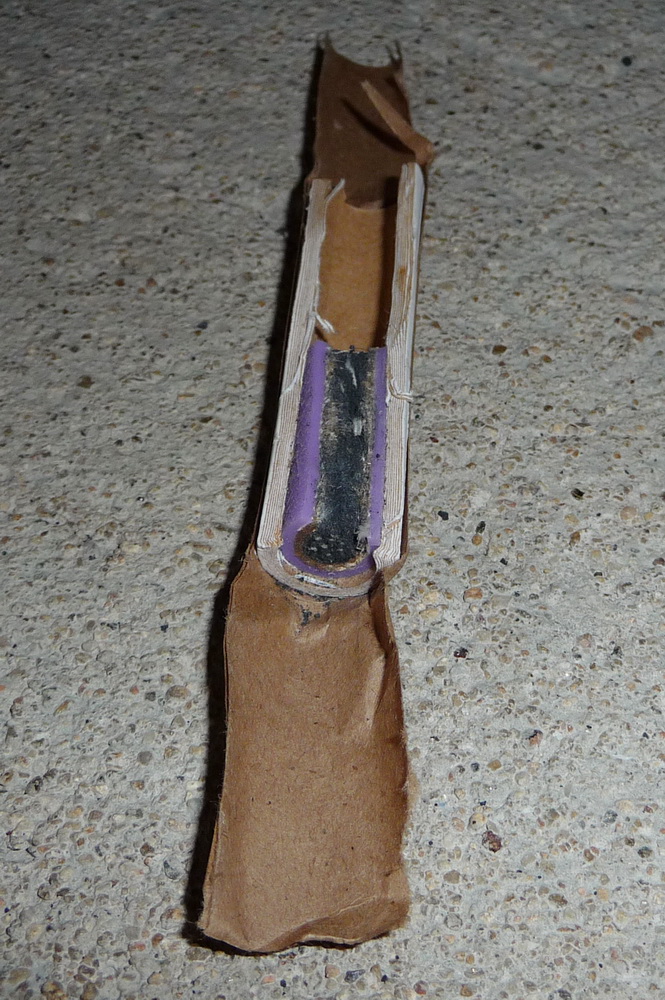

Detail zpožďovače v řezu a způsob aplikce
2 - ZPOŽĎOVAČE VULCAN (DY) - Čína

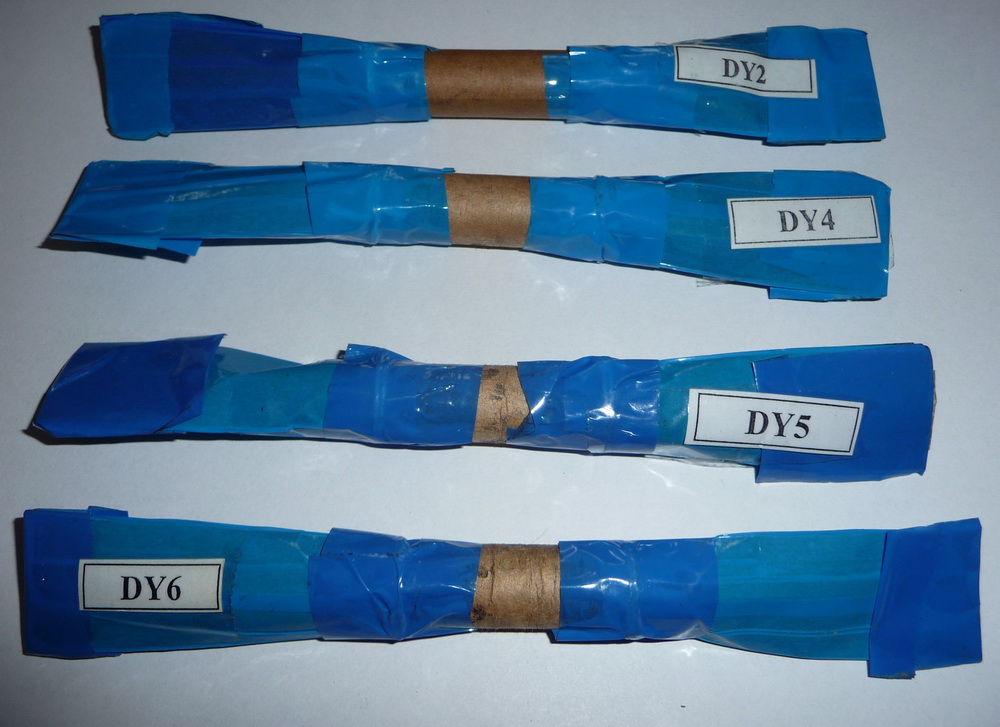

Čínské dutinkové zpožďovače typu DY, vyráběné 1,2,3,4,5,6 sec. (Vulcan)

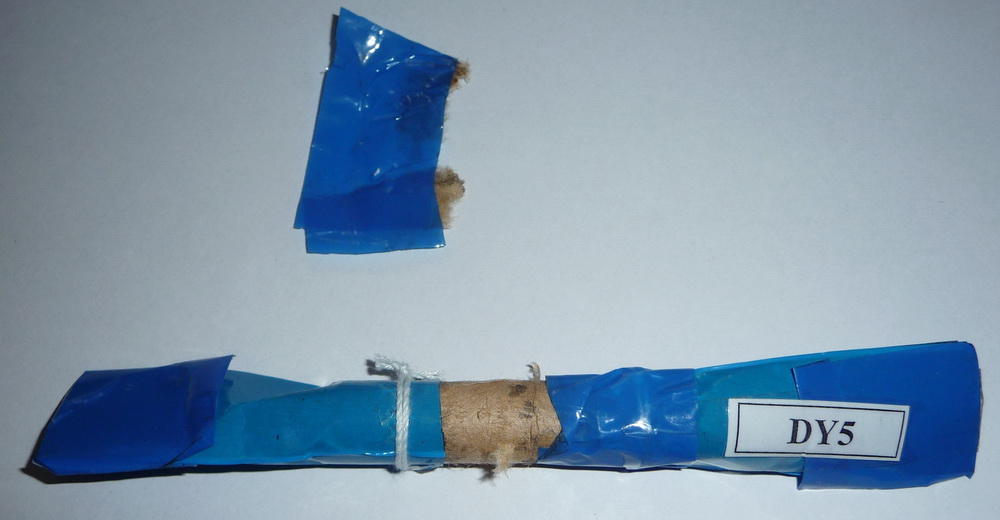

Ukázka zpožďovače DY s blízka

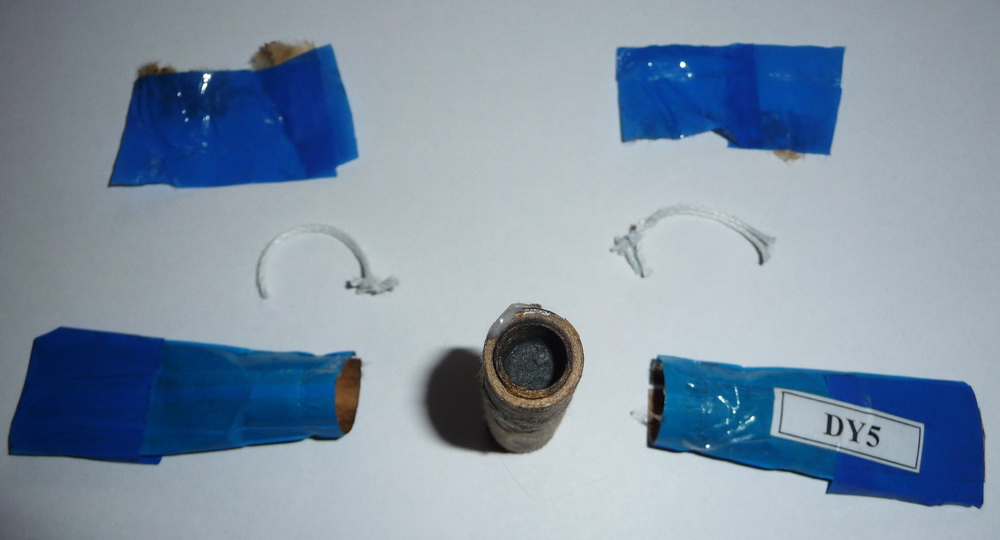

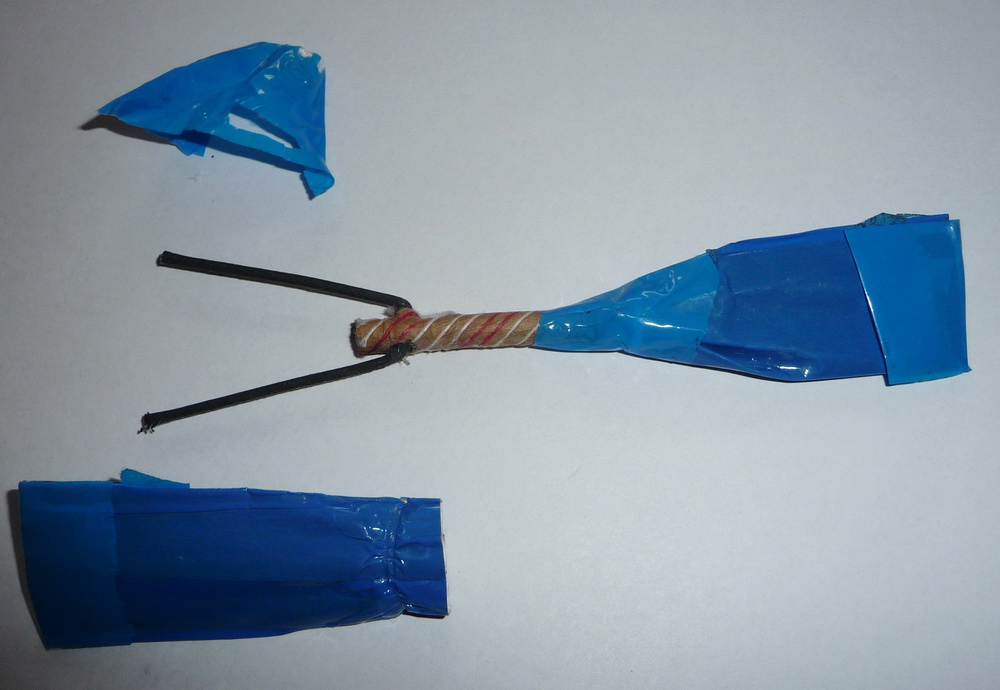

Rozebraný zpožďovač DY, zde ještě s lisovaným černým prachem
2 - ZPOŽĎOVAČE VULCAN (DYF) - Čína
Novější Čínské zpožďovače typu DYF, kde místo dutinky s lisovaným prachem byla použita časovací zápalnice na koncích opatřená černou stopinou pro snadnější přenos plamene. Časovací zápalnice na je o něco delší, aby se dala na okraj vpíchnout černá stopina, samotná délka zpoždění je 3 sekundy, tudíž mezera mezi stopinami je přesně 3cm, protože časovací zápalnice hoří 1cm/ sec. Výrobcem je opět (Vulcan) se zpožděním 1,2,3,4,5 sec.

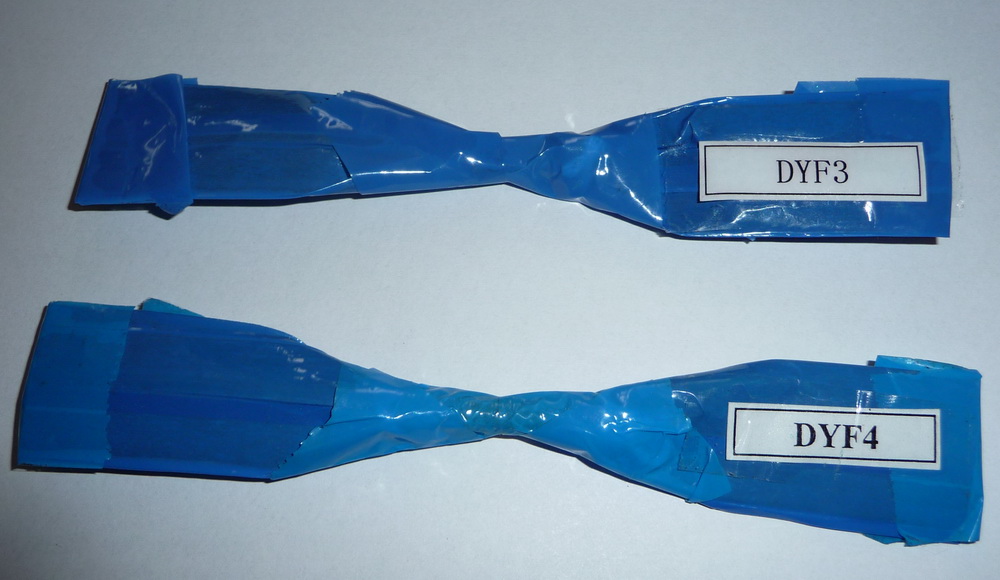

Ukázka DYF z blízka

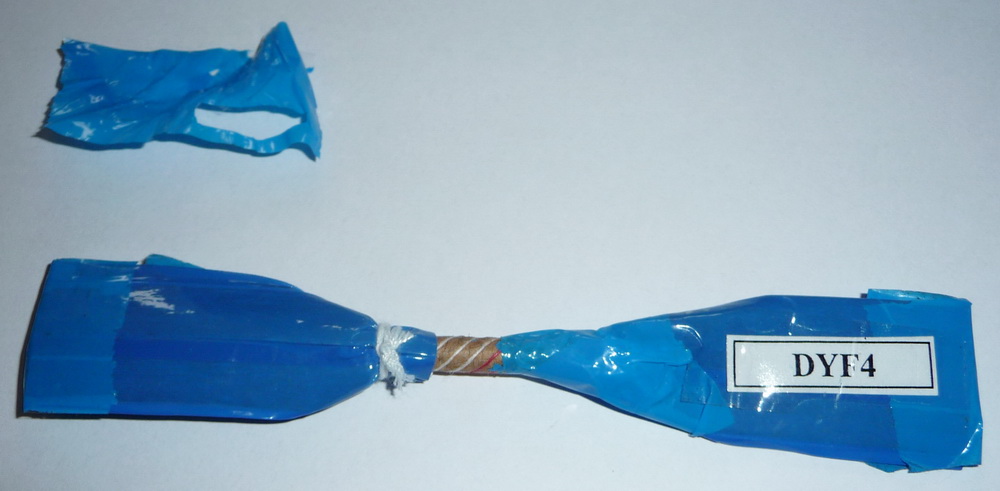

Detail zpožďovače DYF
4 - ZPOŽĎOVAČE PRIVATEX - Slovensko
Další typ zpožďovače v papírové dutince, zde už je zalisována časovací zápalnice. Výrobce (Privatex - Slovensko)

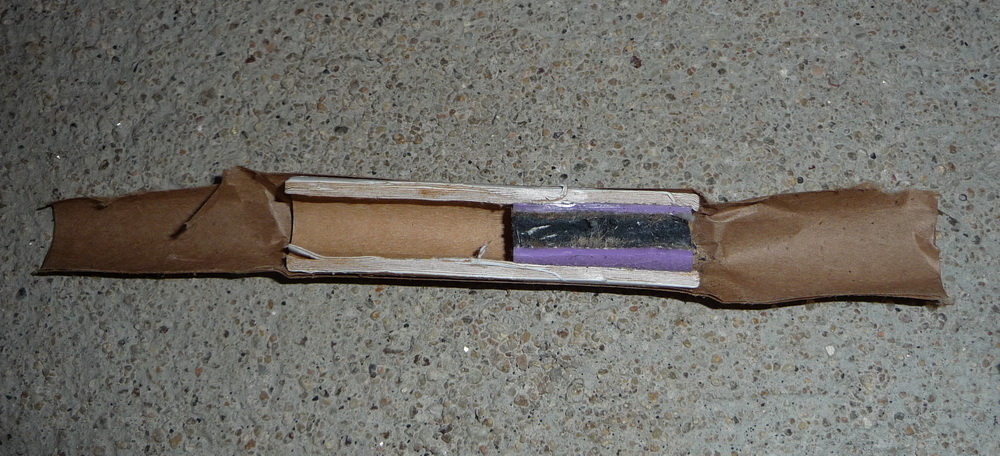

Detail zpožďovače Privatex

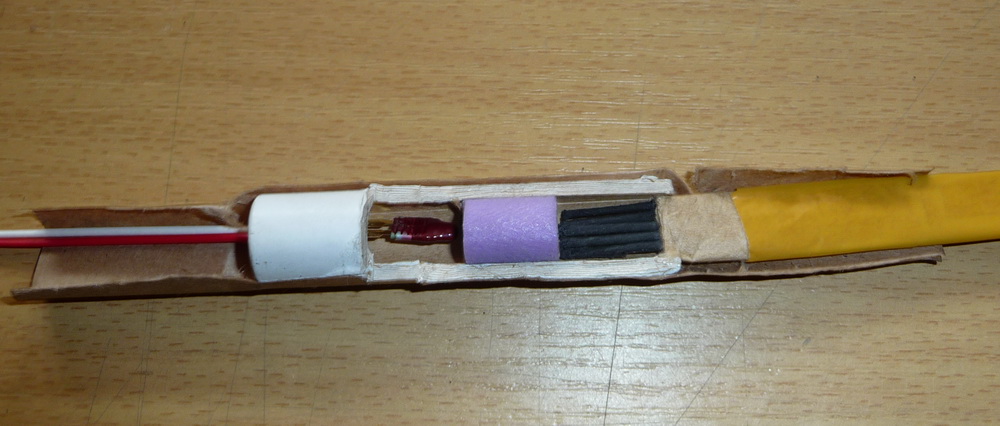

Detail a zbůsop aplikace

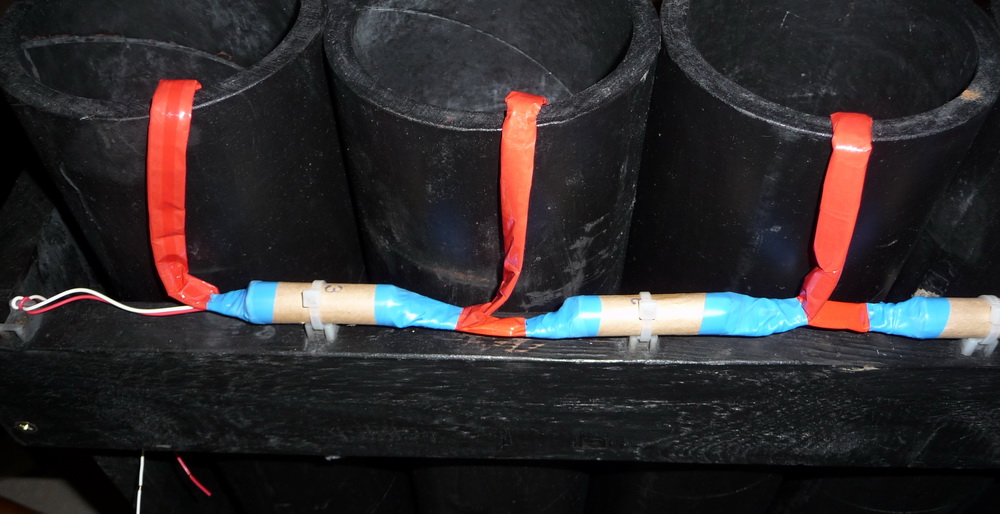

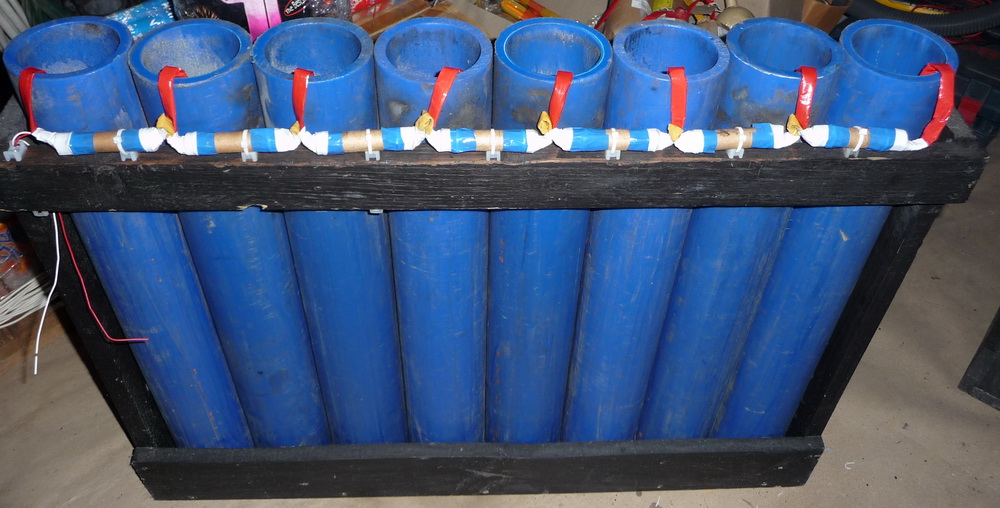

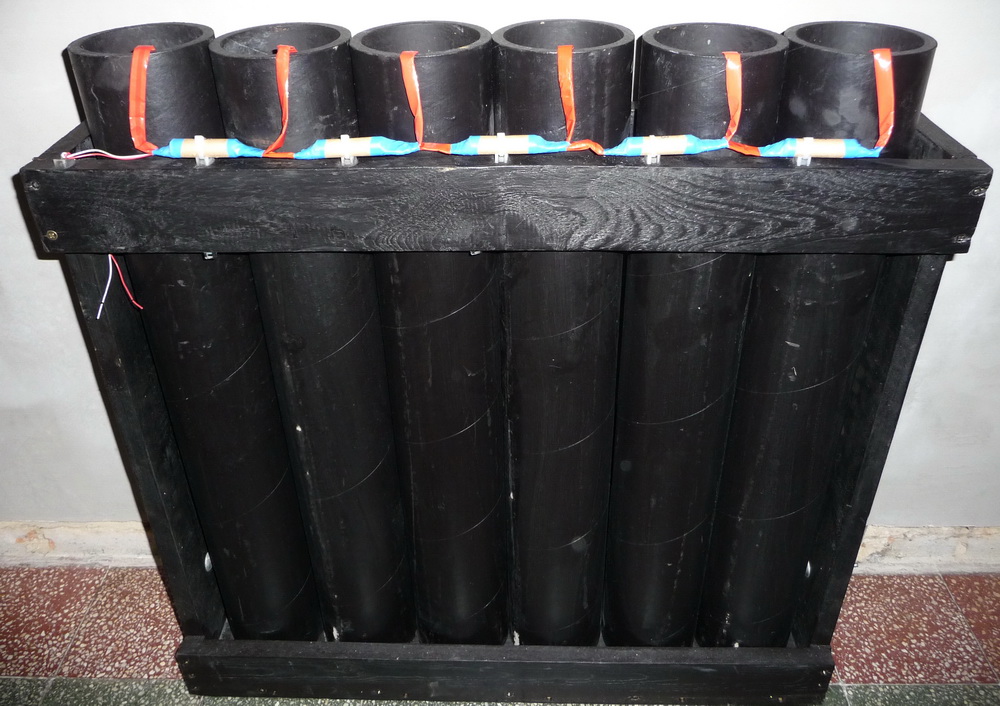

Zde si ukážeme jak se v praxi připravují na zpoždění kulových pum

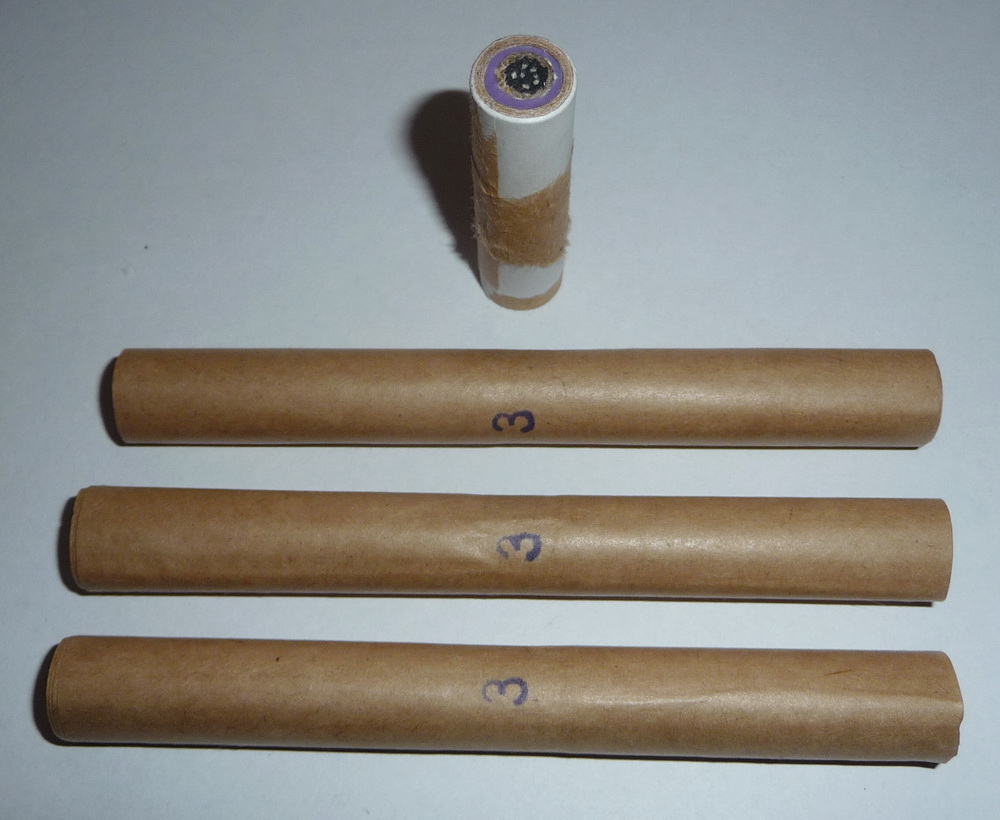

Detail na zpožďovače
5 - ZPOŽĎOVAČE PYROCLOCK - Itálie

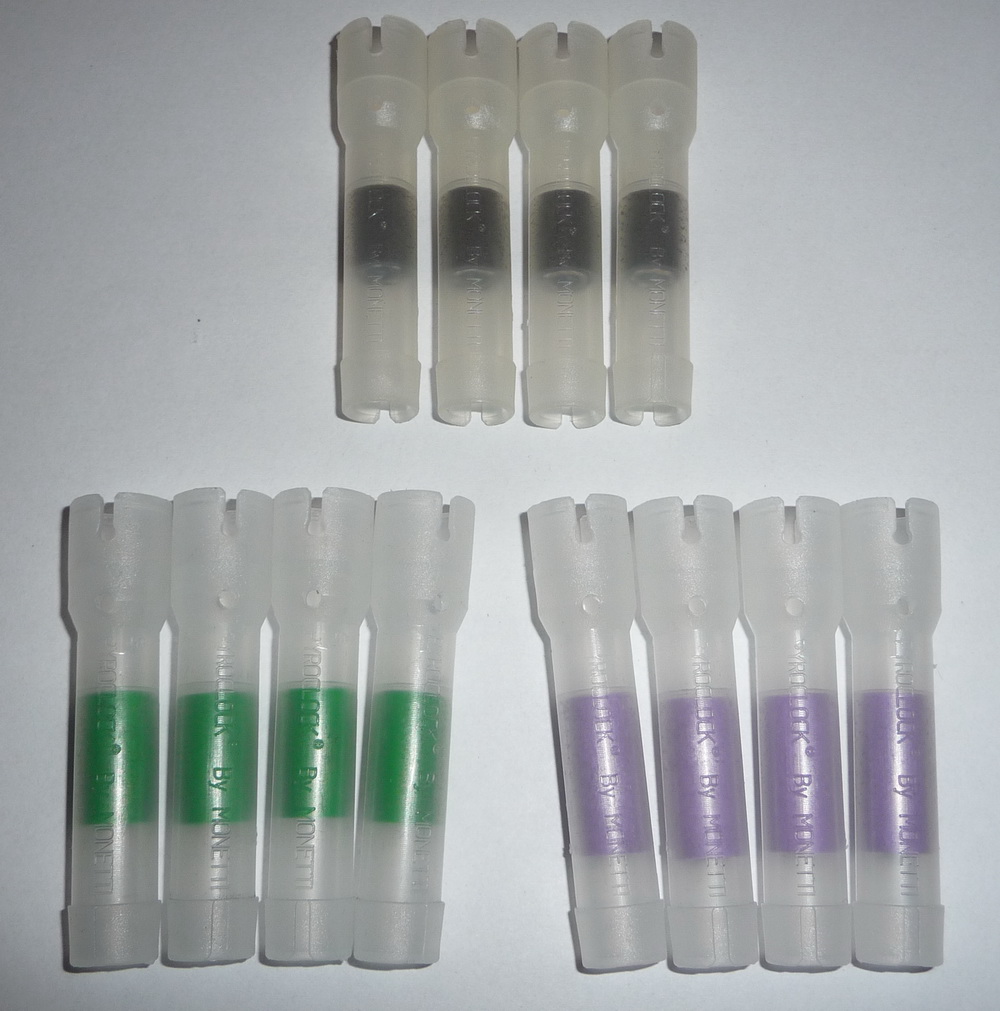

Další více propracované a také nejrozšířenější zpožďovače Pyroclock Itálie. Zde vidíte plastové provedení, zpožďovače se dají osadit jak jednotlivě tak i vícenásobně za sebou a boční štěrbina slouží k vyústění komunikační stopiny. Tyto zpožďovače se dovážejí v hodnotách 1; 1,5; 2; 2,5; 3; 4 a 5 sekund

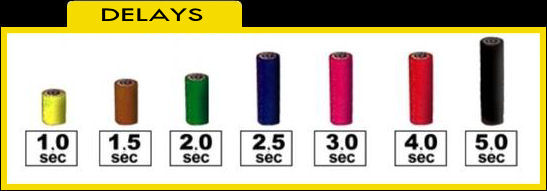

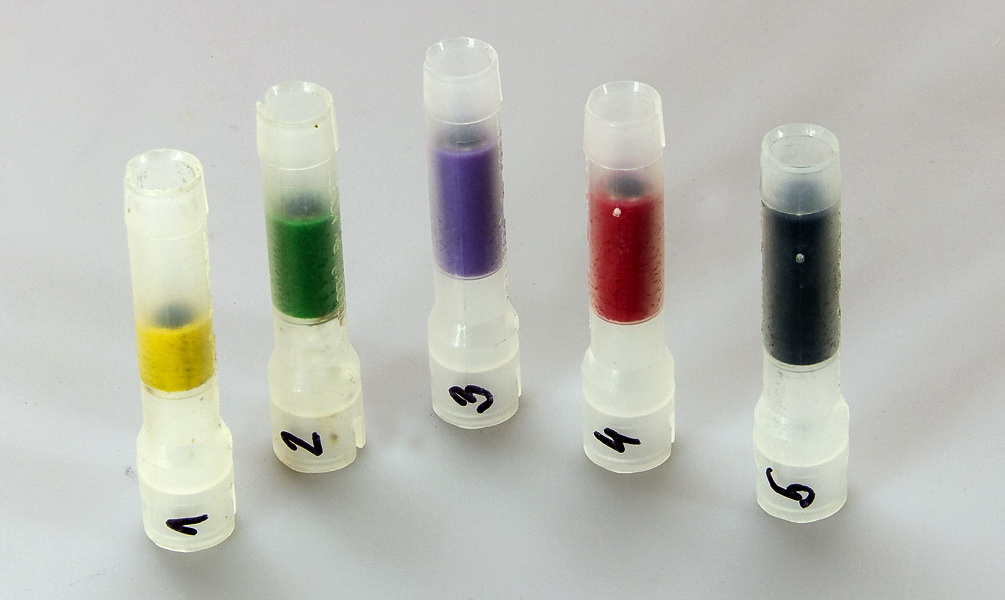

Barevné značení délky zpoždění

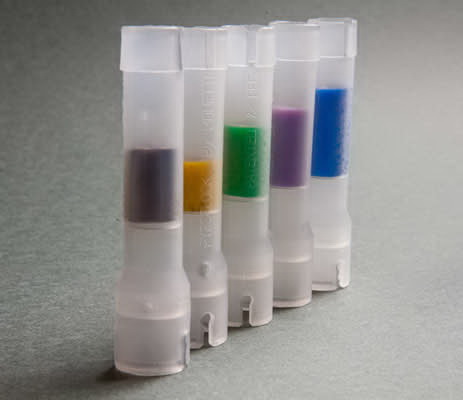

Ilustrační foto zpožďovačů Pyroclock

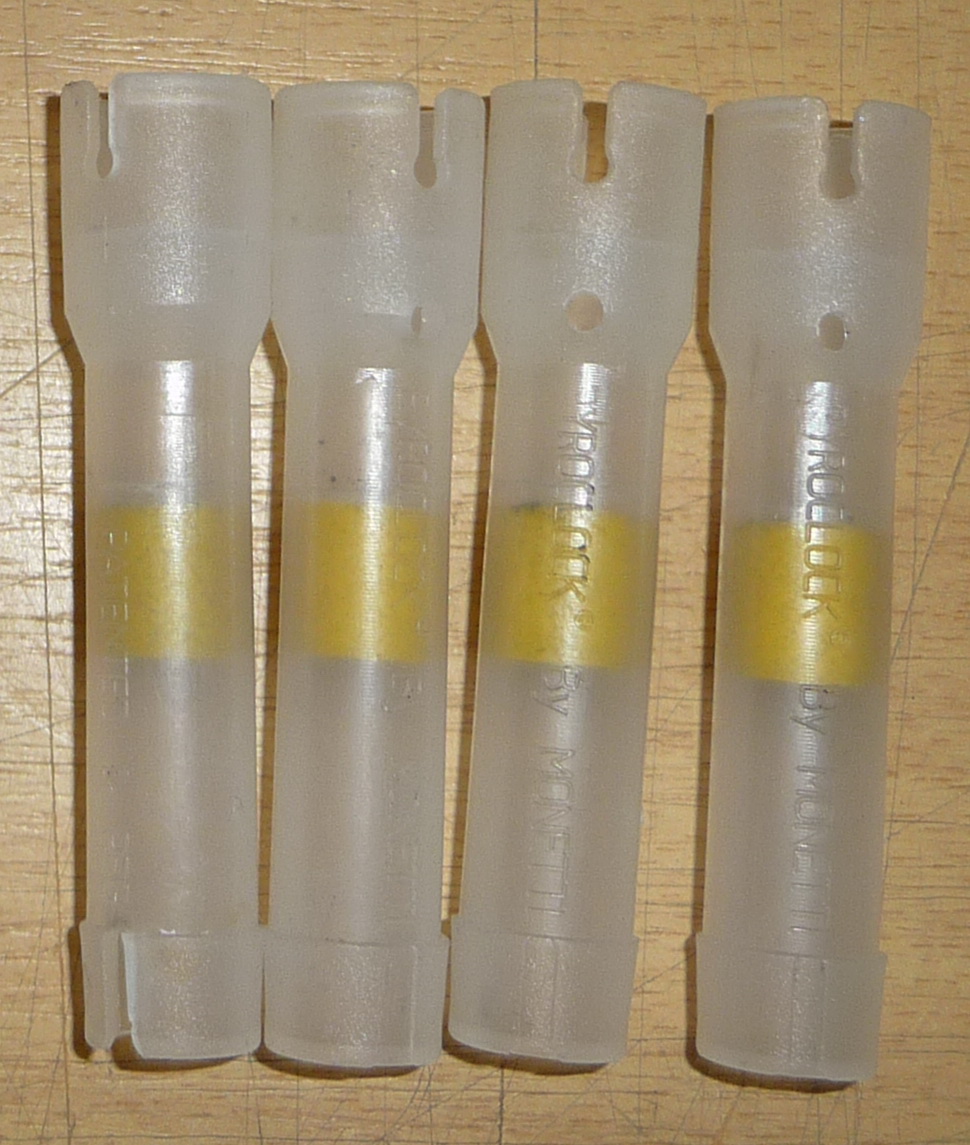

Detail na Pyroclock - 1 sec (žlutá)

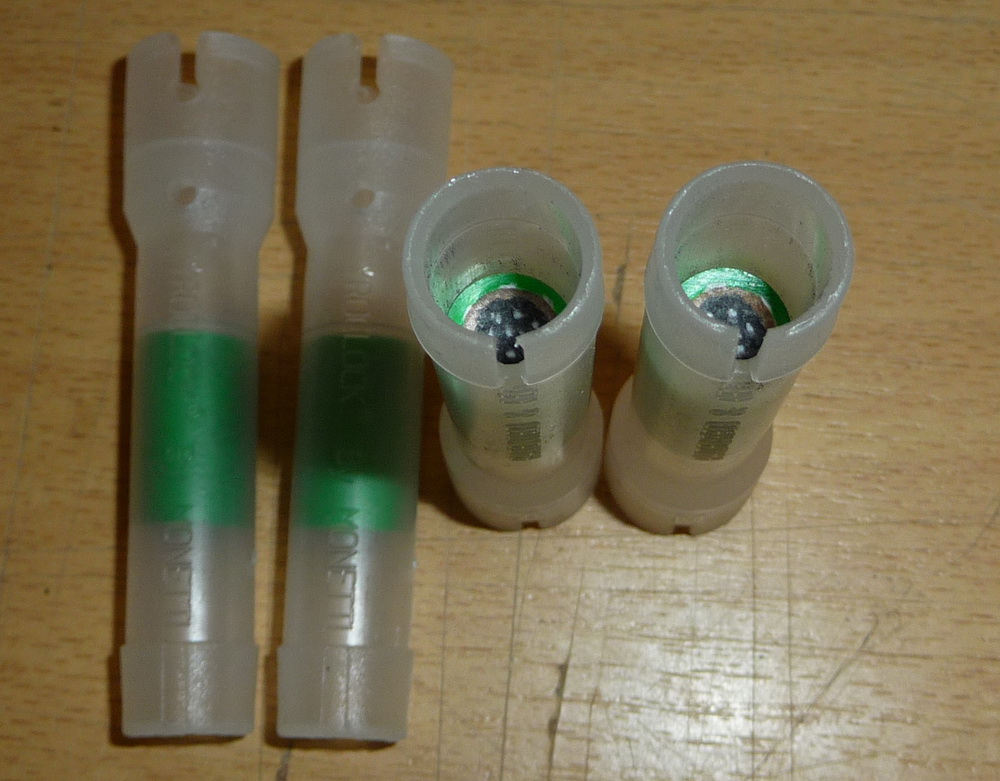

Detail na Pyroclock - 2 sec (zelená)

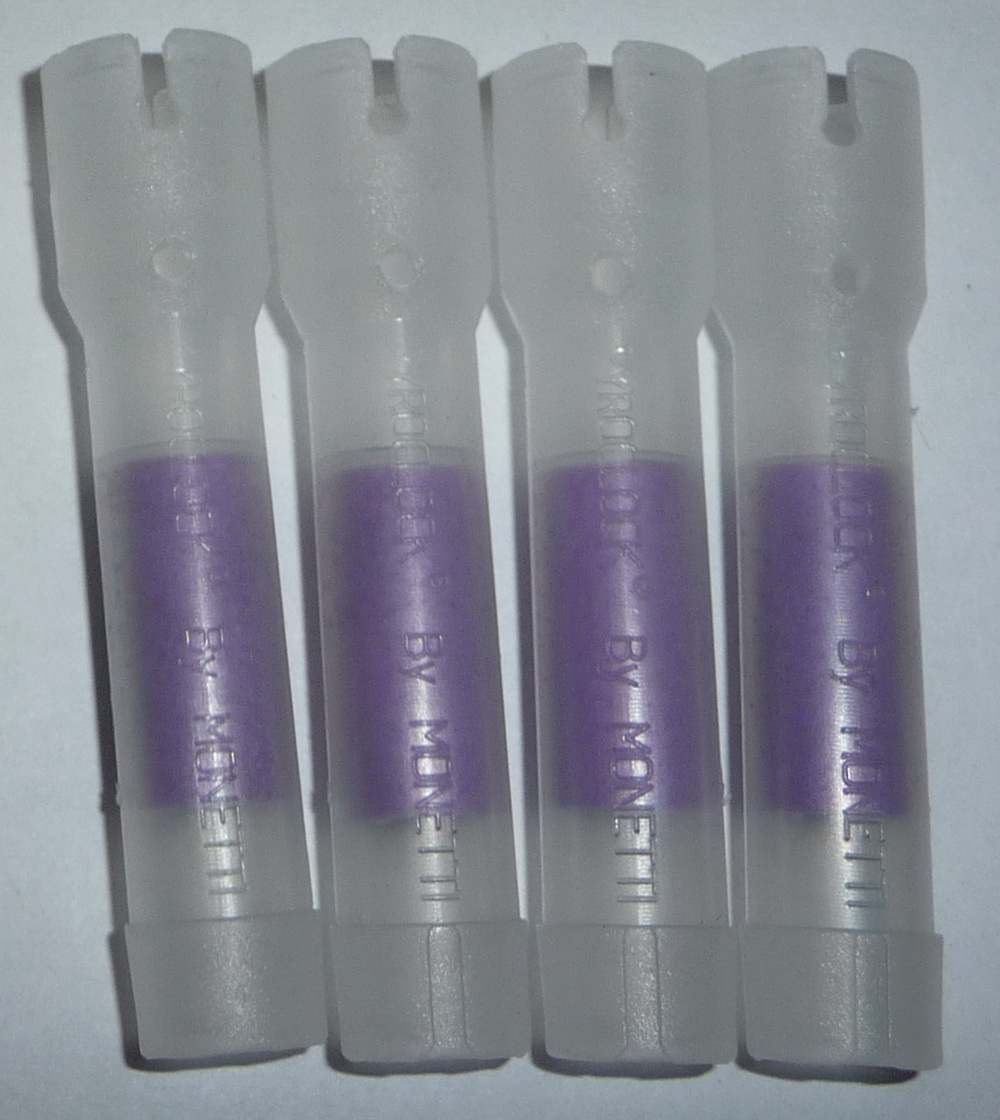

detail na Pyroclock - 3 sec (fialová)

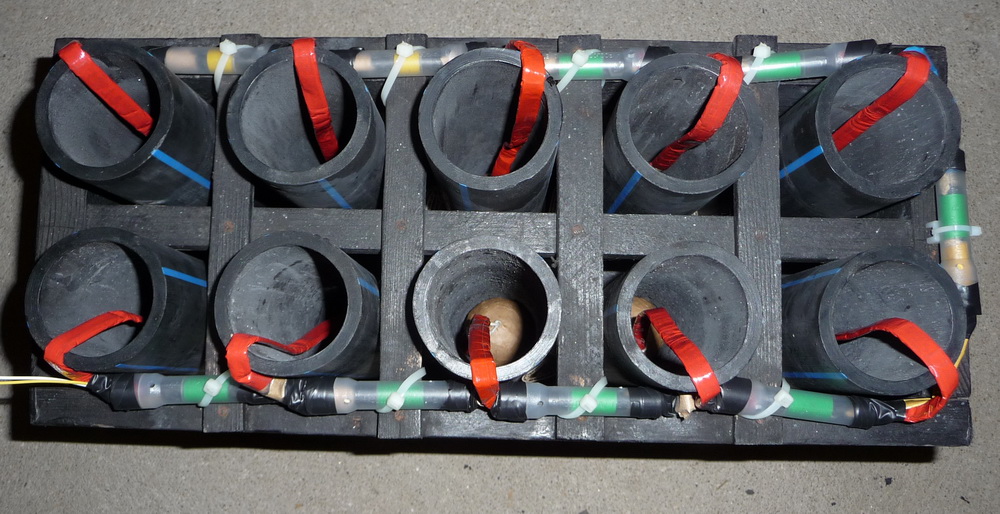

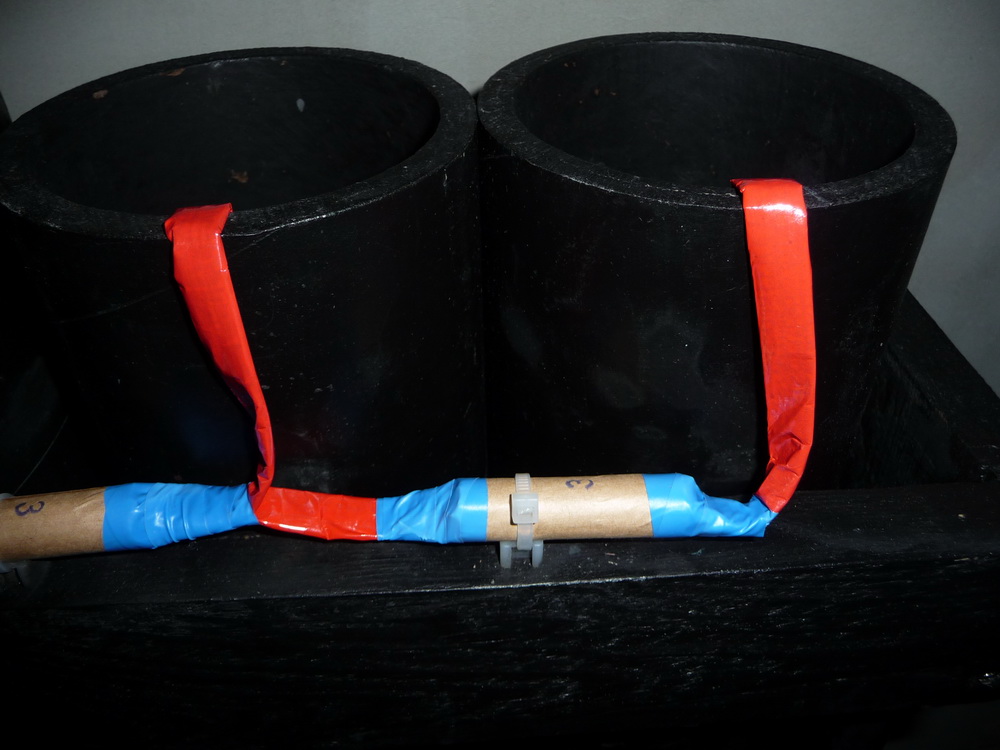

Ukázka zapojení zpožďovačů na kulových pumách 50mm
6 - VIDEOUKÁZKA JEDNODUCHÉHO ZPOŽĎOVAČE
Jeden můj kolega a dobrý známý mi poskytl tyto dvě videoukázky, jak lze jednoduše a přitom efektivně vyrobit zpožďováky.
Videoukázka jak jednoduše funguje zpoždění (časovací zápalnice nastrčené v akvarijní vzduchovací hadičce.)
Videoukázka 2,5 sec zpoždění (časovací zápalnice zastrčena do dřevěných špalíčků ve kterých je vyvrtán otvor do tvaru T.) Takové zpožďovače lze použít i opakovaně, přitom velice jednoduché.
