Palníky

NEPRODÁVÁME ŽÁDNÉ JEDNOTLIVÉ PYROTECHNICKÉ VÝROBKY, POUZE SESTAVUJEME A ODPALUJEME CELÉ OHŇOSTROJE. VEŠKERÝ OBSAH JE ČISTĚ INFORMATIVNÍHO A ILUSTRAČNÍHO CHARAKTERU !!!.

Pokud zrovna nemáme ohňostroj na jedno odpálení, kde se na zapálení použije zápalka, používáme ve většině případů elektrické iniciátory nebo také rozněcovadlo přesněji mžikový pilulový palník . Nejčastěji se používá SO (středně odolný) nebo NO (nízko odolný). Na elektrické odpalování je však zapotřebí ještě nějaké ovládací zařízení, kterých je na trhu spousta druhů s různými počty odpalů a dalšími, dnes již digitálními prvky.

Pilule elektrického palníku se skládá ze dvou kovových od sebe izolovaných lamel, propojených tenkým žhavícím drátkem, který po iniciaci (rožhavení) nejprve zapalí teplocitlivou slož a poté povrchovou zážehovou slož. Povrch pilule je opatřen nitrolakem proti zvlhnutí.

ukázka starých palníků z roku 1990 (balení 150ks, odpor pilule 1,8-2,0 ohmu)

p1090702

p1090706

p1090710

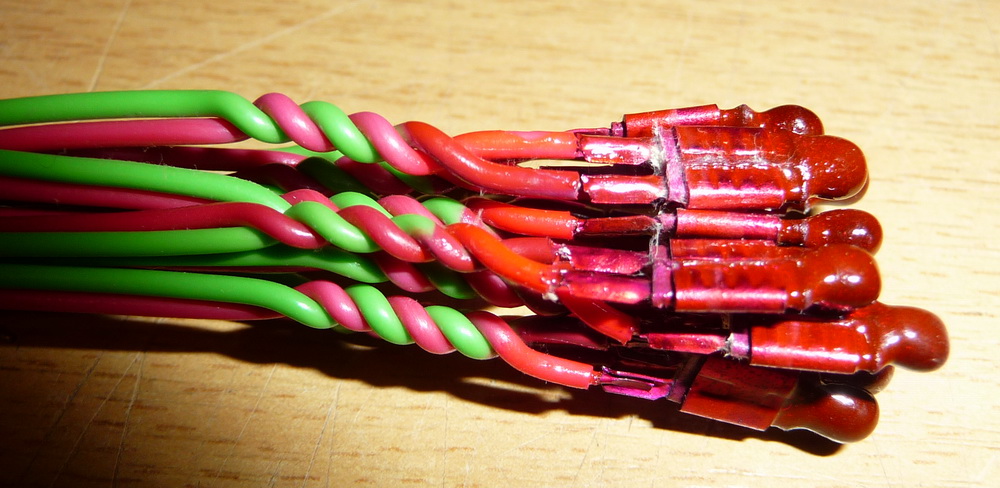

detail starých palníků

p1090709

Několik obrázků elektrických mžikových pilulových palníků SO a NO

snimek 045

p1050141

p1050150

p1120321

Nový typ středně odolných palníků - nyní se používají

p1120809

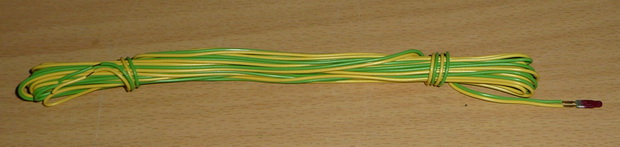

starší SO palníky s delšími přívodními kabely (5m)

p1080032

p1080030

SO palníky s krytkou

p1080017

Starší typ mžikových palníků SO - délka drátů 10cm (opor pilule je 0,52-0,56 ohmu)

p1090946

p1090948

p1120808

Čínské mžikové palníky (zde je odpor palníků různý od 0,8-1,2 ohmu) což neodpovídá ani SO ani NO

p1120308

čínské s krytkou - délka 10cm

p1120318

krytka jde lehce sundat

p1120315

Balení čínských palníků - 150ks (Chtěl bych UPOZORNIT při použití více čínských palníků v sériovém zapojení se stává, že některé prostě nezapálí a přitom jsou v pořádku, myslím si, že to způsobují rozdílné odpory pilulí a při iniciaci zažehnou rychleji ty s nižším odporem, tím se rozpojí obvod a pak s větším odporem pilule nestačí zažehnout). Dlouho jsem si nad tím lámal hlavu, kde je chyba, že to všechny palníky nezapálí a proto na více palníků do serie používám zásadně naše české osvědčené palníky od META-PYRO nebo IGNITERS (Jiří Šmerda), kde nikdy nebyla jediná selhávka.

p1120319

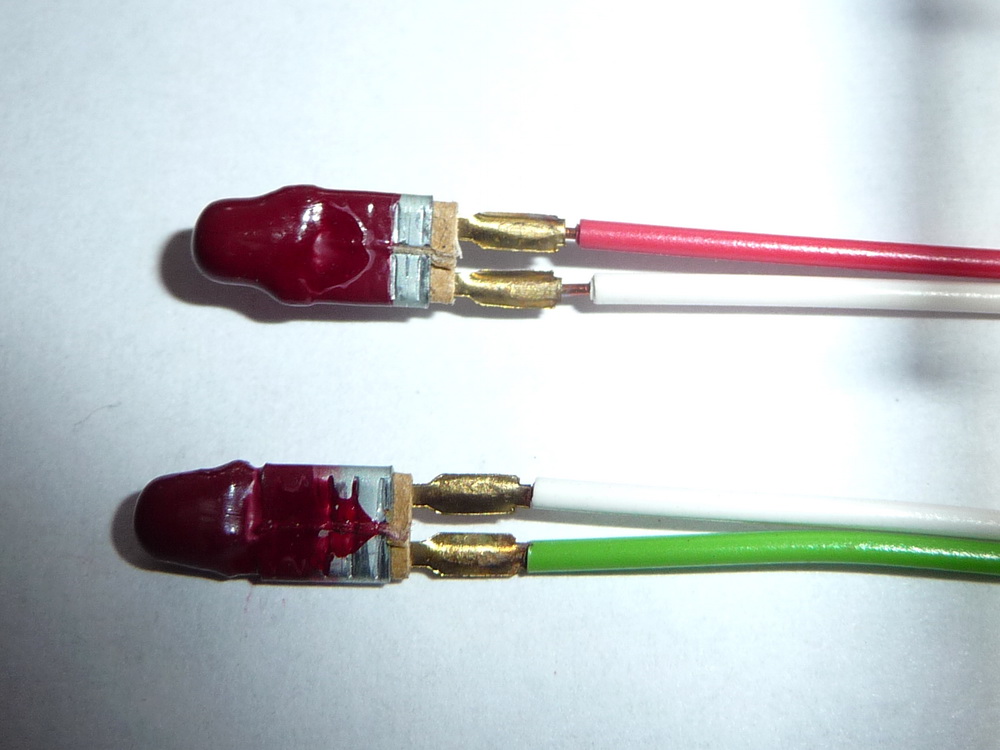

Detail na pilule palníků SO

p1070865

p1120303

základní schéma zapojení palníku - 1) jednoduché s tlačítkem, 2) s tlačítkem a kontrolní LED diodou správného zapojení okruhu, 3) tlačítko, kontrolní LED dioda a větší odpalovací napětí, zde je nutné zařadit druhou diodu, aby se zabránilo při vyšším napětí zničení LED diody. Ve schématu je navržen větší odpor 1kΩ z důvodu slabšího svitu (ve tmě tolik neoslňuje a dále má menší protékající proud). Počet palníků je pouze informativní, záleží na průřezu vodičů a jejich délkách, podle toho pak díky Ohmova zákona vypočítáme kolik je jich možné zapojit.

zapojen palnk schema

p1030439

možnosti zapojení palníků - ve většině se používá sériové zapojení. Důvod je jednoduchý. Při sériovém zapojení proud všemi palníky protéká stejný tedy 2,12A, ale je nutné zvýšit napětí, aby se k palníkům proud dostal. Navíc zapálí se všechny palníky naráz až se celý okruh uzavře. Lépe se tím také zjišťuje správnost zapojení. Je to stejné jako žárovičky na vánočním stromku, pokud jedna není nebo je vadná, stromek nesvítí. Naopak je tomu u paralelního zapojení, kde napětí postačuje menší, ale proud se sčítá s počtem palníků, nezapomínejme také na odpor vodičů. Každý palník má cca 2,12A a násobte to počtem zapojených palníků, kde v našem případě (obrázek) je zapotřebí 6x 2,12=12,72 A. Baterie s tak vysokým proudem mají pouze olověné akumulátory a autobaterie. Další problém při různých délkách kabelu (při stejném průřezu), kabel co je kratší odpálí dříve a delší kabel odpálí později. Jsou to však řádově milisekundy. Zde se kontrola správného zapojení provádí na každý palník zvlášť, než se jednotlivé větve propojí, pak už nelze zjistit vadné zapojení nebo nefunkční palník.

zapojen palnk

tabulka s parametry mžikových palníků

typ pilule označení odpor elektrické pilule bezpečný proud po dobu 5 min. roznětný proudový impuls 4 ms teplotní rozsah použití
SO Typ č. 1  0,48 Ω - 0,52 Ω
nebo
0,52 Ω - 0,56 Ω
0,45 A 2,12 A -20°C až +40°C
Typ. č. 2  0,48 Ω - 0,52 Ω
nebo
0,52 Ω - 0,56 Ω
0,45 A 2,12 A
NO Typ. č. 22 1,5 Ω - 1,7 Ω
  nebo
1,7Ω  - 1,9 Ω
0,18 A 1,0 A

Pro spolehlivé odpálení jednoho palníku stačí plochá baterie a kus drátu na prodloužení.
